24kV Side Mounted Vacuum Breaker

ໄດ້24kV Side Mounted Vacuum Breaker(Model: ZN63A (VS1)-24) ເປັນເຄື່ອງຕັດວົງຈອນແຮງດັນກາງໃນລົ່ມທີ່ມີປະສິດທິພາບສູງທີ່ອອກແບບມາສໍາລັບລະບົບໄຟຟ້າສາມເຟດ AC 50Hz ທີ່ມີແຮງດັນໄຟຟ້າ 24kV. ມັນປະສົມປະສານກົນໄກການດໍາເນີນງານແລະເຄື່ອງຂັດຂວາງສູນຍາກາດເຂົ້າໄປໃນໂຄງສ້າງທີ່ຫນາແຫນ້ນ, ສະຫນອງການປົກປ້ອງທີ່ເຊື່ອຖືໄດ້, ການສະຫຼັບແລະການຄວບຄຸມສໍາລັບສະຖານີຍ່ອຍ, ໂຮງງານໄຟຟ້າ, ສະຖານທີ່ອຸດສາຫະກໍາ, ແລະລະບົບຈໍາຫນ່າຍພະລັງງານ. ເບກເກີແມ່ນມີຢູ່ໃນທັງແບບຕິດຕັ້ງຄົງທີ່ ແລະແບບທີ່ຖອດອອກໄດ້ ເພື່ອຕອບສະໜອງກັບການຕັ້ງຄ່າສະຫຼັບເກຍຕ່າງໆ.

ປະກອບດ້ວຍເທກໂນໂລຍີການຂັດຂວາງສູນຍາກາດທີ່ກ້າວຫນ້າ, ຄວາມອົດທົນກົນຈັກສູງ, ແລະຄວາມຕ້ອງການບໍາລຸງຮັກສາຕ່ໍາ, ເຄື່ອງຕັດວົງຈອນນີ້ແມ່ນເຫມາະສົມສໍາລັບຄໍາຮ້ອງສະຫມັກທີ່ກ່ຽວຂ້ອງກັບການສະຫຼັບເລື້ອຍໆ. ມັນຖືກນໍາໃຊ້ຢ່າງກວ້າງຂວາງໃນໂລຫະ, ຂຸດຄົ້ນບໍ່ແຮ່, ໂຮງງານເຄມີ, ອຸດສາຫະກໍາຖ່ານຫີນ, ສະຖານີຍ່ອຍທີ່ເປັນປະໂຫຍດ, ແລະໂຄງການພະລັງງານທົດແທນບ່ອນທີ່ການກະຈາຍພະລັງງານທີ່ປອດໄພແລະເຊື່ອຖືໄດ້ເປັນສິ່ງຈໍາເປັນ.

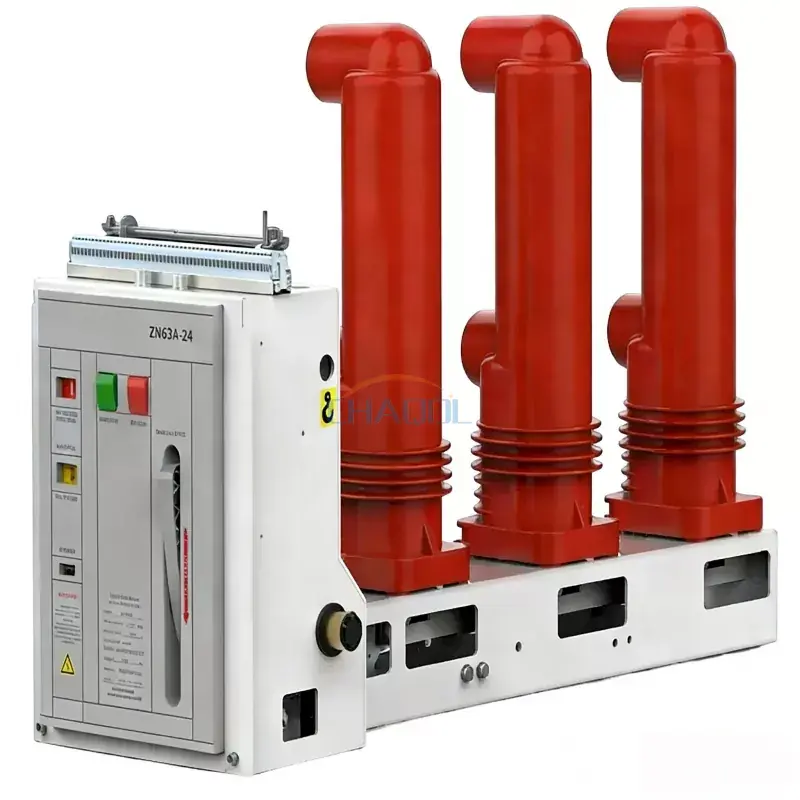

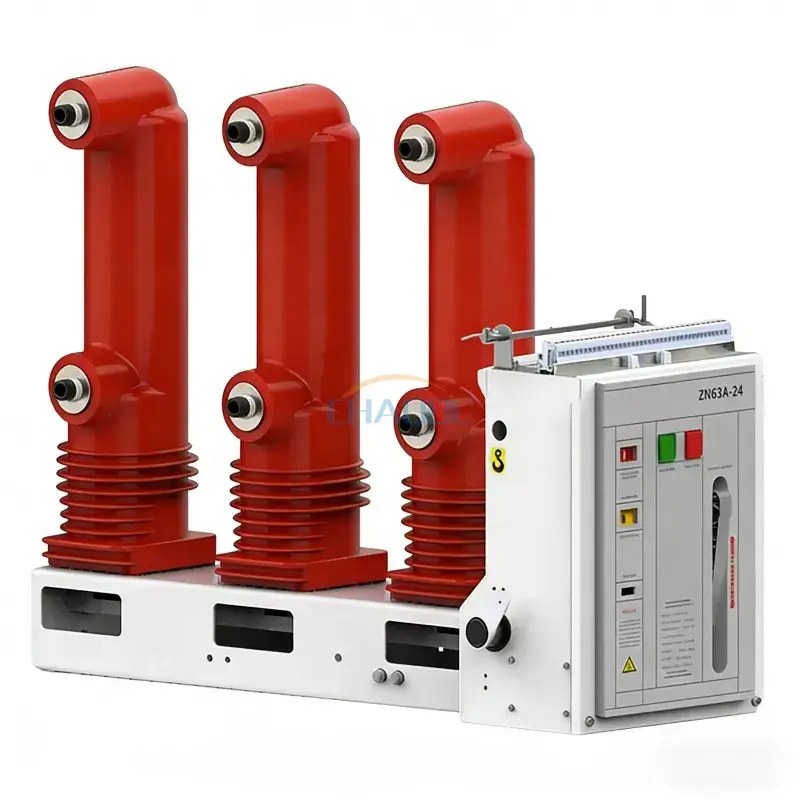

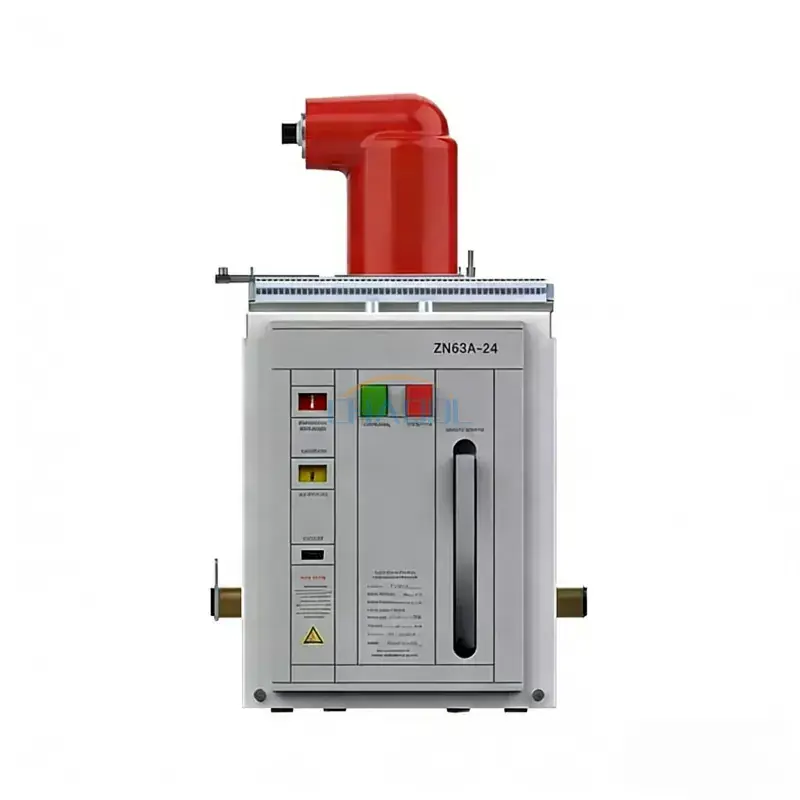

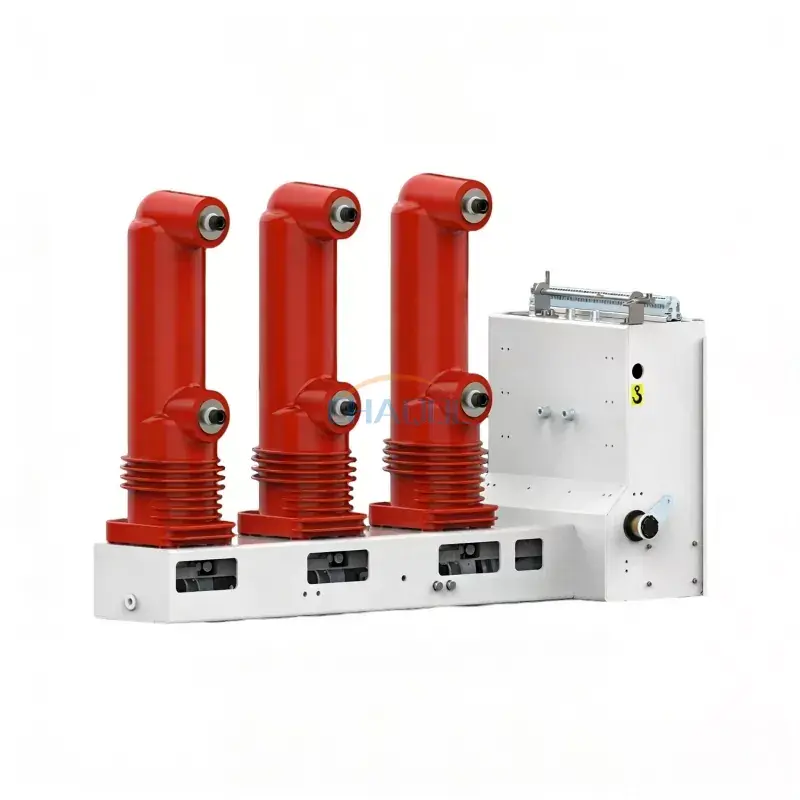

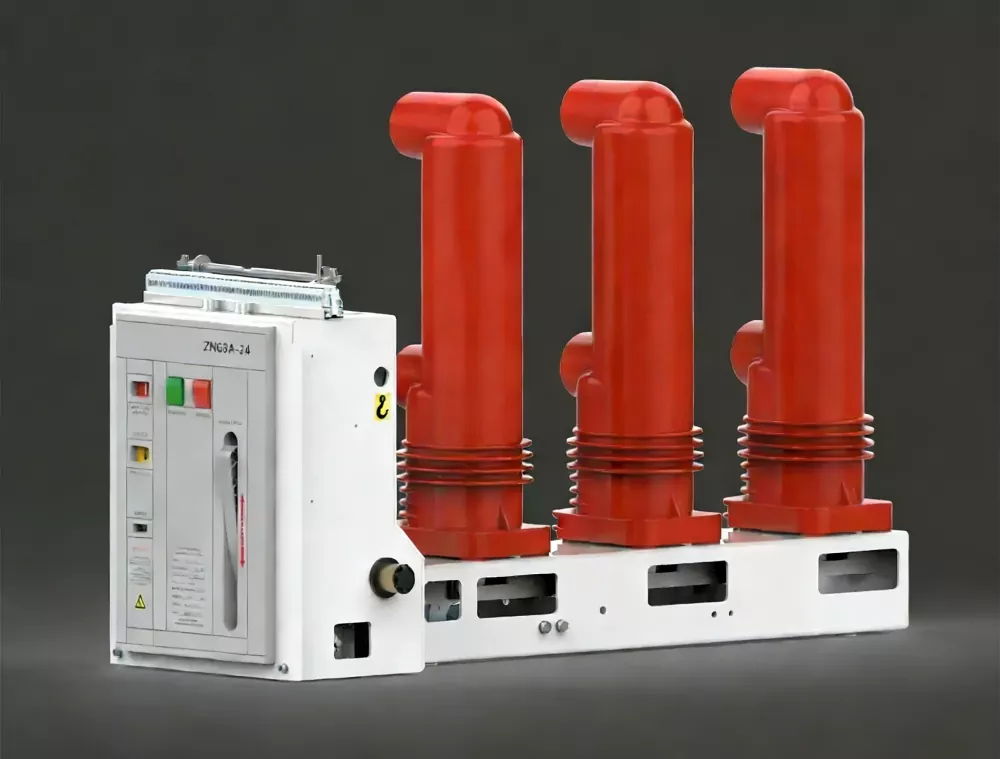

ຮູບລັກສະນະຂອງຜະລິດຕະພັນ

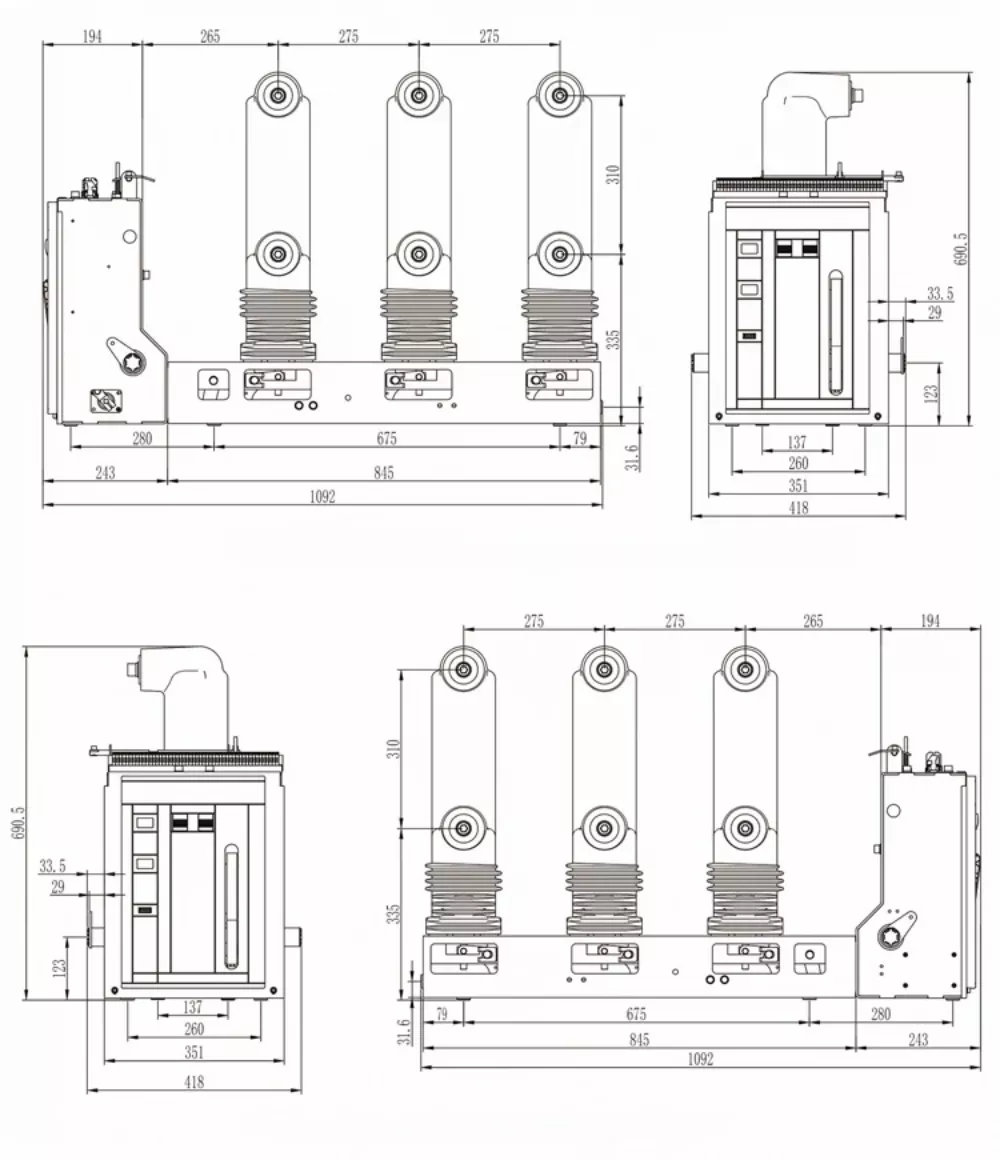

ແຜນວາດຂະໜາດ

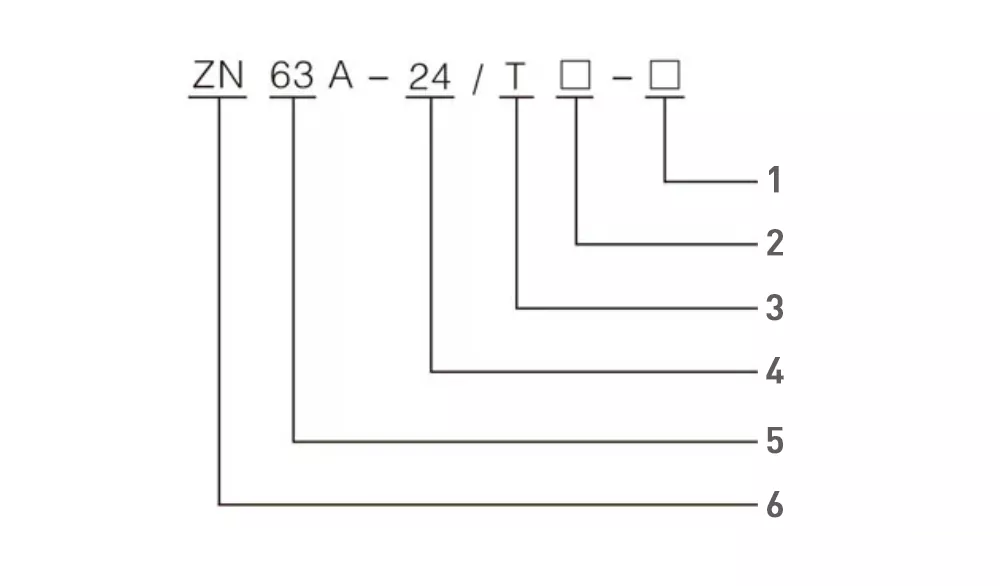

ການລະບຸຕົວແບບ

• 1 – ປະເມີນຄ່າກະແສໄຟຟ້າລັດວົງຈອນ (kA)
• 2 – ອັນດັບປັດຈຸບັນ (A)
• 3 - ກົນ​ໄກ​ການ​ປະ​ຕິ​ບັດ​
• 4 - ແຮງດັນໄຟຟ້າ (kV)
• 5 – ຊຸດການອອກແບບ
• 6 – ເຄື່ອງຕັດວົງຈອນສູນຍາກາດໃນລົ່ມ

ຄຸນສົມບັດຜະລິດຕະພັນ

• ກົນໄກການເຮັດວຽກແບບປະສົມປະສານດ້ານຂ້າງທີ່ມີການອອກແບບທີ່ຫນາແຫນ້ນແລະລະບົບສາຍສົ່ງທີ່ເຊື່ອຖືໄດ້.
• ເຄື່ອງຂັດຂວາງສູນຍາກາດປະສິດທິພາບສູງທີ່ມີການຕິດຕໍ່ພົວພັນທອງແດງ - ໂຄມຽມຮັບປະກັນຄວາມສາມາດໃນການ extinguishing arc ທີ່ດີເລີດແລະຂະຫຍາຍຊີວິດໄຟຟ້າ.
• ກົນໄກການເຮັດວຽກຂອງພາກຮຽນ spring ຈັດລຽງຕາມແນວນອນສະຫນັບສະຫນູນທັງການສາກໄຟຄູ່ມືແລະມໍເຕີ.
• ໄດ້24kV Side Mounted Vacuum Breakerສາມາດໄດ້ຮັບການຕິດຕັ້ງເປັນປະເພດຄົງທີ່ຫຼືປະເພດຖອນໄດ້ເພື່ອໃຫ້ເຫມາະສົມກັບລະບົບ switchgear ທີ່ແຕກຕ່າງກັນ.
• ຄວາມເຂັ້ມແຂງ insulation dielectric ສູງ, ຕັດກະແສໄຟຟ້າຕ່ໍາ, ແລະປະສິດທິພາບການຂັດຂວາງວົງຈອນສັ້ນທີ່ດີເລີດ.
• insulation epoxy ແຂງໃຫ້ຄວາມຕ້ານທານທີ່ໂດດເດັ່ນຕໍ່ຄວາມຊຸ່ມຊື່ນ, radiation UV, ການປ່ຽນແປງອຸນຫະພູມ, ອາຍຸ, ແລະມົນລະພິດ.
• ຊີວິດຂອງກົນຈັກເຖິງ 10,000 ການດໍາເນີນງານ, ເຮັດໃຫ້ມັນເຫມາະສົມສໍາລັບຄໍາຮ້ອງສະຫມັກທີ່ປ່ຽນເລື້ອຍໆ.
• ສະຫນັບສະຫນູນ Relay ປ້ອງກັນອັດສະລິຍະແລະລະບົບອັດຕະໂນມັດ substation.

ຕົວກໍານົດການດ້ານວິຊາການ

ການອອກແບບໂຄງສ້າງ

ເຄື່ອງຕັດວົງຈອນຮັບຮອງເອົາໂຄງສ້າງເສົາສາມເຟດທີ່ຕິດຕັ້ງດ້ວຍເຄື່ອງຂັດເຊລາມິກຫຼືແກ້ວທີ່ປະທັບຕາຢູ່ກາງ. ການຕິດຕໍ່ຂອງທອງແດງ-chromium ແລະເຕັກໂນໂລຊີພາກສະຫນາມແມ່ເຫຼັກຕາມລວງຍາວປະສິດທິຜົນຫຼຸດຜ່ອນການເຊາະເຈື່ອນຕິດຕໍ່ໃນຂະນະທີ່ປັບປຸງການຟື້ນຕົວຂອງ dielectric ແລະຂັດຂວາງການປະຕິບັດ. ກົນໄກການເຮັດວຽກຂອງພາກຮຽນ spring ປະສົມປະສານສະຫນອງການດໍາເນີນງານການເປີດແລະປິດທີ່ຫມັ້ນຄົງດ້ວຍການບໍາລຸງຮັກສາຫນ້ອຍທີ່ສຸດຕະຫຼອດຊີວິດການບໍລິການຂອງມັນ.

ອີງຕາມຄວາມຕ້ອງການຂອງຄໍາຮ້ອງສະຫມັກ, ເສົາສາມາດຜະລິດໄດ້ໂດຍໃຊ້ insulation epoxy resin ທີ່ມີຄວາມເຂັ້ມແຂງສູງຫຼື insulation ຢາງຊິລິໂຄນ, ສະຫນອງຄວາມຕ້ານທານດີກວ່າຄວາມຊຸ່ມຊື່ນ, ຄວາມຫນາແຫນ້ນ, ແສງ UV, ແລະສະພາບແວດລ້ອມອຸດສາຫະກໍາທີ່ຮຸນແຮງ.

ຄໍາຮ້ອງສະຫມັກ

ໄດ້24kV Side Mounted Vacuum Breakerຖືກນໍາໃຊ້ຢ່າງກວ້າງຂວາງໃນລະບົບການກະຈາຍແຮງດັນຂະຫນາດກາງຮຽກຮ້ອງໃຫ້ມີການປົກປ້ອງທີ່ເຊື່ອຖືໄດ້, ການດໍາເນີນງານເລື້ອຍໆ, ແລະຊີວິດການບໍລິການທີ່ຍາວນານ.

• ໂຮງງານໄຟຟ້າ
• ສະຖານີຍ່ອຍໄຟຟ້າ
• ລະບົບກະຈາຍພະລັງງານອຸດສາຫະກໍາ
• ການດໍາເນີນການຂຸດຄົ້ນບໍ່ແຮ່
• ໂຮງງານໂລຫະ
• ໂຮງງານປຸງແຕ່ງເຄມີ
• ອຸດສາຫະກໍາຖ່ານຫີນ
• ໂຄງການພະລັງງານທົດແທນ
• ເຄືອຂ່າຍພະລັງງານການຄ້າ ແລະເທດສະບານ
• ສະຖານີຍ່ອຍອັດສະລິຍະ ແລະລະບົບອັດຕະໂນມັດ

ສະພາບແວດລ້ອມການດໍາເນີນງານ

• ອຸນຫະພູມສະພາບແວດລ້ອມ: -15°C ຫາ +40°C
• ລະດັບຄວາມສູງຂອງການຕິດຕັ້ງ: ສູງເຖິງ 1000m (ລະດັບຄວາມສູງທີ່ສູງຂຶ້ນຕາມການຮ້ອງຂໍ)
• ຄວາມເຂັ້ມຂອງແຜ່ນດິນໄຫວສູງສຸດ: 8 ອົງສາ
• ຄວາມຊຸ່ມຊື່ນທີ່ກ່ຽວຂ້ອງ: ສະເລ່ຍປະຈໍາວັນ ≤95%, ສະເລ່ຍປະຈໍາເດືອນ ≤90%
• ເຫມາະສໍາລັບສະພາບແວດລ້ອມທີ່ບໍ່ມີອັນຕະລາຍຈາກໄຟໄຫມ້, ຄວາມສ່ຽງຕໍ່ການລະເບີດ, ມົນລະພິດຮ້າຍແຮງ, ທາດອາຍຜິດ corrosive, ແລະການສັ່ນສະເທືອນຫຼາຍເກີນໄປ.

ຫຼັກການການເຮັດວຽກ

ໄດ້24kV Side Mounted Vacuum Breakerໃຊ້ຕົວຂັດຈັງຫວະສູນຍາກາດທີ່ຜະນຶກເຂົ້າກັນເປັນຕົວກາງໃນການດັບໄຟ. ເມື່ອກະແສຄວາມຜິດເກີດຂື້ນ, ຕິດຕໍ່ພົວພັນແຍກອອກຢ່າງໄວວາ, ແລະຫ້ອງສູນຍາກາດຈະດັບໄຟໄຟຟ້າເກືອບທັນທີ, ສະຫນອງການແຍກຄວາມຜິດຢ່າງໄວວາດ້ວຍການຕິດຕໍ່ຫນ້ອຍທີ່ສຸດ. ສົມທົບກັບກົນໄກການເຮັດວຽກຂອງພາກຮຽນ spring, breaker ສະຫນອງການປະຕິບັດການສະຫຼັບທີ່ເຊື່ອຖືໄດ້, ຄວາມສາມາດຂັດຂວາງສູງ, ແລະຄວາມຫມັ້ນຄົງຂອງການດໍາເນີນງານໃນໄລຍະຍາວ.

ເປັນຫຍັງຕ້ອງເລືອກເຄື່ອງຕັດວົງຈອນສູນຍາກາດນີ້?

• ການອອກແບບທີ່ຕິດກັນແບບປະສົມປະສານແບບກະທັດຮັດ
• ຊີວິດການບໍລິການໄຟຟ້າແລະກົນຈັກຍາວ
• ການກໍ່ສ້າງທີ່ເປັນມິດກັບການດູແລ
• ປະສິດທິພາບ insulation ທີ່ດີເລີດ
• ການດໍາເນີນງານທີ່ເຊື່ອຖືໄດ້ພາຍໃຕ້ເງື່ອນໄຂການສະຫຼັບເລື້ອຍໆ
• ເຫມາະສໍາລັບ switchgear ຄົງແລະຖອນໄດ້
• ເຂົ້າກັນໄດ້ກັບລະບົບປ້ອງກັນອັດສະລິຍະ ແລະລະບົບອັດຕະໂນມັດ

ຄໍາຖາມທີ່ຖາມເລື້ອຍໆ

ເຄື່ອງຕັດວົງຈອນສູນຍາກາດແບບຕິດຂ້າງ 24kV ໃຊ້ເພື່ອຫຍັງ?

ມັນຖືກນໍາໃຊ້ເພື່ອສະຫຼັບ, ປົກປັກຮັກສາ, ແລະຄວບຄຸມອຸປະກອນໄຟຟ້າແຮງດັນຂະຫນາດກາງໃນສະຖານີຍ່ອຍ, ໂຮງງານອຸດສາຫະກໍາ, ລະບົບກະຈາຍຜົນປະໂຫຍດ, ແລະເຄືອຂ່າຍພະລັງງານການຄ້າ.

ຂໍ້ດີຂອງເຄື່ອງຕັດວົງຈອນສູນຍາກາດແມ່ນຫຍັງ?

ເຄື່ອງຕັດວົງຈອນສູນຍາກາດສະຫນອງການຂັດຂວາງ arc ທີ່ດີເລີດ, ຄວາມຕ້ອງການບໍາລຸງຮັກສາຕ່ໍາ, ຊີວິດການບໍລິການທີ່ຍາວນານ, ຄວາມຫນ້າເຊື່ອຖືໃນການດໍາເນີນງານສູງ, ແລະການດໍາເນີນງານທີ່ເປັນມິດກັບສິ່ງແວດລ້ອມໂດຍບໍ່ມີນ້ໍາມັນຫຼືອາຍແກັສ SF6.

ເບກເກີ້ວົງຈອນນີ້ສາມາດຕິດຕັ້ງຢູ່ໃນສະວິດເກຍທີ່ສາມາດຖອນໄດ້ບໍ?

ແມ່ນແລ້ວ. ມັນມີຢູ່ໃນທັງການຕັ້ງຄ່າທີ່ຕິດຢູ່ຄົງທີ່ ແລະແບບທີ່ຖອດອອກໄດ້, ອະນຸຍາດໃຫ້ມີການເຊື່ອມຕົວແບບຍືດຫຍຸ່ນເຂົ້າໄປໃນອຸປະກອນສະຫຼັບຕ່າງໆ.

ອຸດສາຫະກໍາໃດທີ່ໃຊ້ຜະລິດຕະພັນນີ້ໂດຍທົ່ວໄປ?

ມັນຖືກນໍາໃຊ້ຢ່າງກວ້າງຂວາງໃນການຜະລິດໄຟຟ້າ, ສະຖານີຍ່ອຍ, ໂລຫະ, ການຂຸດຄົ້ນບໍ່ແຮ່, ການປຸງແຕ່ງສານເຄມີ, ອຸດສາຫະກໍາຖ່ານຫີນ, ສະຖານທີ່ພະລັງງານທົດແທນ, ແລະລະບົບການຈໍາຫນ່າຍພະລັງງານອຸດສາຫະກໍາ.
