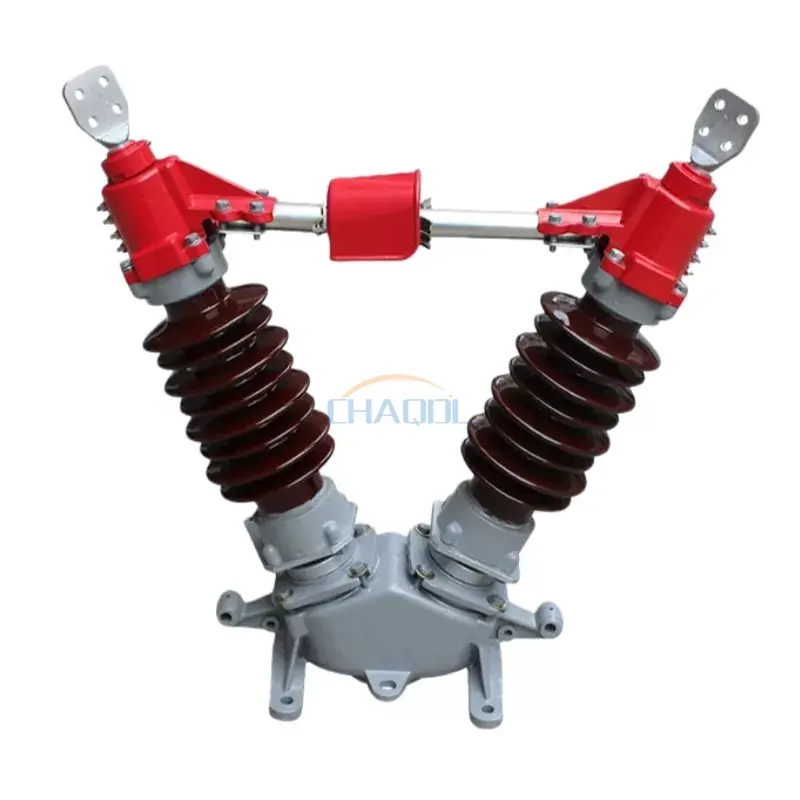

40.5KV ສະຫຼັບຕັດການເຊື່ອມຕໍ່ພາຍນອກ

Model:GW5-40.5

ສະຫຼັບຕັດການເຊື່ອມຕໍ່ກາງແຈ້ງ 40.5KV ທີ່ໄດ້ຮັບການພັດທະນາຢ່າງເປັນເອກະລາດຂອງ Anqiang Power ແມ່ນເປັນຖັນສອງແຖວ, ແຍກອອກຕາມລວງນອນ, ປະເພດເປີດກາງ, ແລະສາມາດຕິດຕັ້ງໄດ້ດ້ວຍສະວິດເຊື່ອມຕໍ່ພື້ນຢູ່ດ້ານໜຶ່ງ ຫຼືທັງສອງດ້ານ. ມັນເປັນອຸປະກອນແຮງດັນສູງກາງແຈ້ງທີ່ເຫມາະສົມສໍາລັບຄໍາຮ້ອງສະຫມັກ AC 50Hz, ມີການຈັດອັນດັບແຮງດັນຂອງ 40.5KV, 72.5KV, ແລະ 126KV. ພວກເຮົາສາມາດປັບແຕ່ງມັນຕາມຮູບແຕ້ມຫຼືຄວາມຕ້ອງການຂອງລູກຄ້າ.

ສົ່ງສອບຖາມ

ລາຍລະອຽດຜະລິດຕະພັນ

ຊຸດ GW540.5KV ສະຫຼັບຕັດການເຊື່ອມຕໍ່ພາຍນອກຖືກອອກແບບມາສໍາລັບເຄືອຂ່າຍສາຍສົ່ງແລະແຮງດັນໄຟຟ້າຂະຫນາດກາງແລະສູງທີ່ດໍາເນີນການພາຍໃຕ້ເງື່ອນໄຂ AC 50Hz. ມັນຖືກນໍາໃຊ້ຢ່າງກວ້າງຂວາງໃນສະຖານີຍ່ອຍແລະສະຖານີພະລັງງານເພື່ອແຍກວົງຈອນຢ່າງປອດໄພພາຍໃຕ້ແຮງດັນໄຟຟ້າໂດຍບໍ່ມີກະແສໄຟຟ້າ. ໂຄງປະກອບການຮັບຮອງເອົາກົນໄກການເປີດປະເພດ V ແຖວແນວນອນສອງຖັນ, ຮັບປະກັນການເກັບກູ້ໄຟຟ້າທີ່ຫມັ້ນຄົງແລະຄວາມຫນ້າເຊື່ອຖືຂອງກົນຈັກທີ່ເຂັ້ມແຂງໃນສະພາບແວດລ້ອມກາງແຈ້ງທີ່ຮຸນແຮງ.

ເມື່ອປຽບທຽບກັບສະວິດດ່ຽວແບບດັ້ງເດີມ, ນີ້40.5KV ສະຫຼັບຕັດການເຊື່ອມຕໍ່ພາຍນອກປັບປຸງການຕໍ່ຕ້ານລົມ, ເພີ່ມປະສິດທິພາບການຕ້ານມົນລະພິດ, ແລະລະບົບການຕິດຕໍ່ທີ່ຫມັ້ນຄົງຫຼາຍ, ເຮັດໃຫ້ມັນເຫມາະສົມສໍາລັບການດໍາເນີນງານໃນໄລຍະຍາວໃນເຂດຊາຍຝັ່ງທະເລ, ທະເລຊາຍ, ແລະຄວາມຊຸ່ມຊື່ນສູງ.

ຄຸນນະສົມບັດການອອກແບບທີ່ສໍາຄັນ

ໂຄງສ້າງເປີດຕາມແນວນອນຂອງຖັນສອງແຖວເປັນຮູບ V ເພື່ອຄວາມໝັ້ນຄົງທີ່ດີຂຶ້ນ
ການອອກແບບເສົາແບບໂມດູນທີ່ມີ porcelain ທີ່ມີຄວາມເຂັ້ມແຂງສູງຫຼື insulators ປະສົມ
ສະຫນັບສະຫນູນຮູບແບບການດໍາເນີນງານຄູ່ມືແລະເຄື່ອງຈັກ
ການຕັ້ງຄ່າພື້ນດິນທີ່ເປັນທາງເລືອກ: ບໍ່ມີພື້ນດິນ, ພື້ນດິນດຽວ, ດິນສອງເທົ່າ
ລະບົບກົນຈັກ interlocking ລະຫວ່າງແຜ່ນໃບຄ້າຍຄືຕົ້ນຕໍແລະແຜ່ນດິນເພື່ອຄວາມປອດໄພ
ປັບປຸງການຕໍ່ຕ້ານ corrosion ສໍາລັບການບໍລິການນອກໄລຍະຍາວ

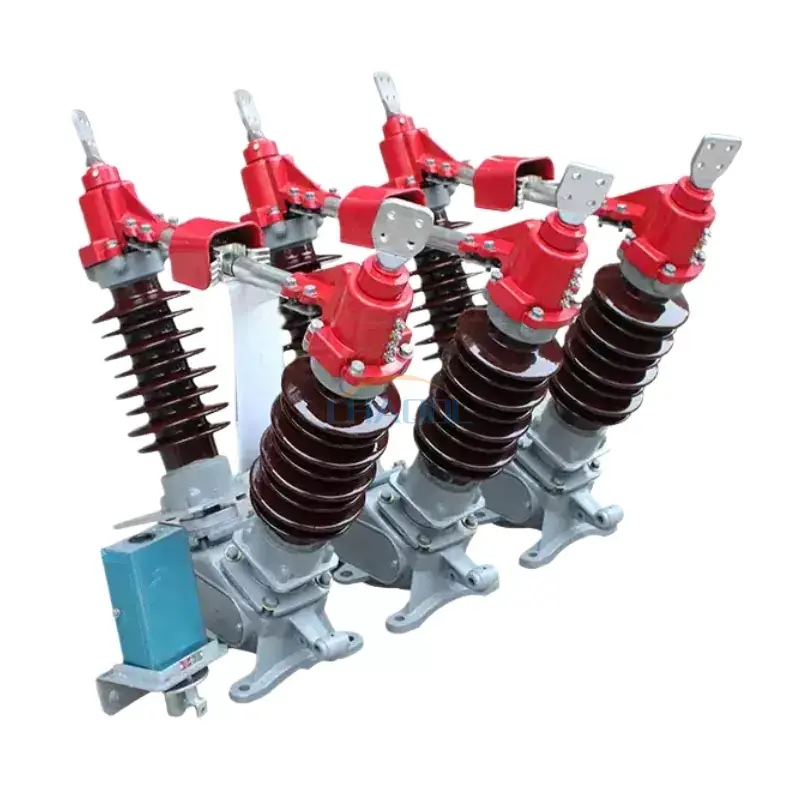

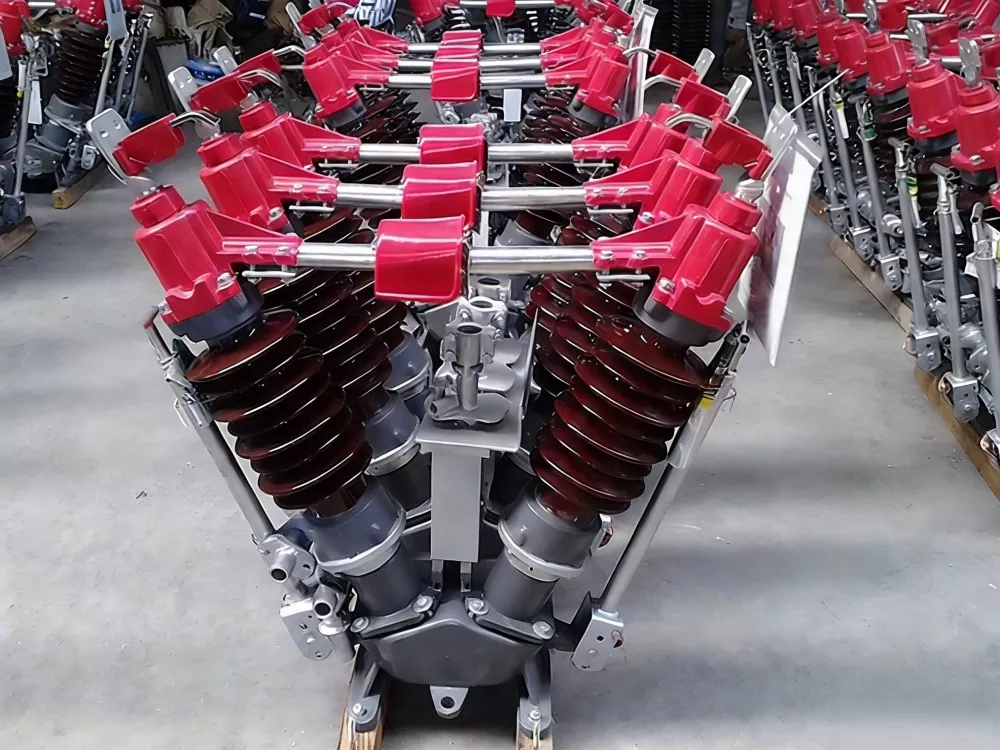

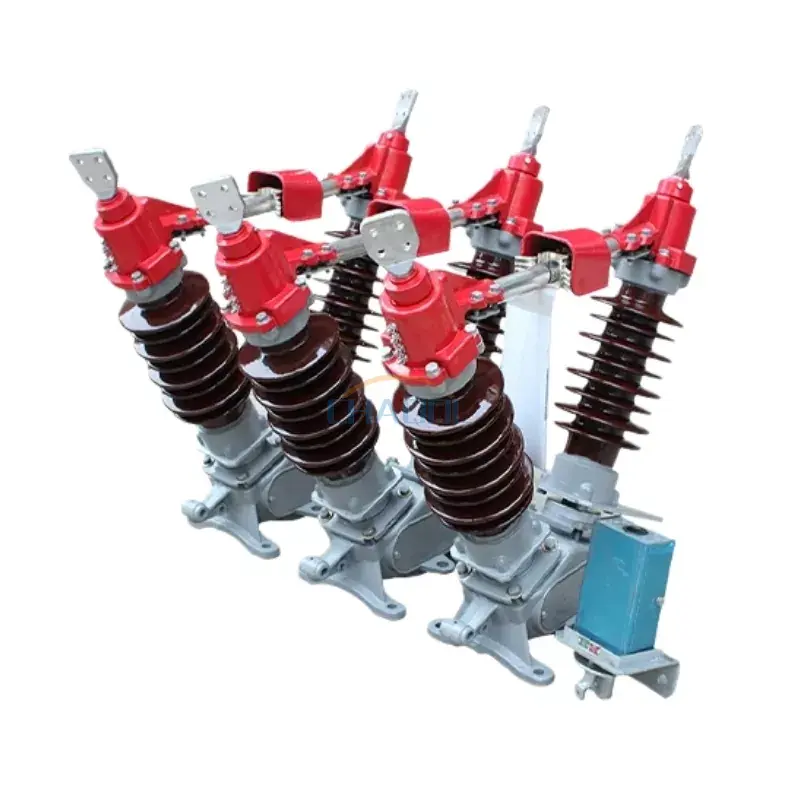

ຮູບພາບຜະລິດຕະພັນຕົວຈິງ

40.5KV Outdoor Disconnecting Switch

ຕົວກໍານົດການດ້ານວິຊາການ

ຊື່ໂຄງການ			ຄ່າພາຣາມິເຕີ
ແຮງດັນທີ່ຈັດອັນດັບ			40.5KV	72.5KV			126KV
ລະດັບ insulation	ຄວາມຖີ່ພະລັງງານ 1 ນາທີທົນທານຕໍ່ແຮງດັນ		95/115 KV	140/160 KV			230/245KV
	ແຮງກະຕຸ້ນຂອງຟ້າຜ່າທົນທານຕໍ່ແຮງດັນ		185/215 KV	325/375 KV			550/630 KV
ລະດັບຄວາມຖີ່			50 Hz
ອັນດັບປັດຈຸບັນ			630/1250A	1600A			2000A
ໃຫ້ຄະແນນໄລຍະເວລາສັ້ນວົງຈອນ			4/2 ວິ
ລະດັບການໂຫຼດກົນຈັກຢູ່ປາຍຍອດ	ການໂຫຼດຕາມລວງຍາວຕາມລວງນອນ		750 ນ	1000N
	ການໂຫຼດທາງຂວາງ		500N	750 ນ
	ຜົນບັງຄັບໃຊ້ແນວຕັ້ງ		750 ນ	1000N
ໄລຍະຫ່າງຂອງ Creepage			1013/1256 ມມ	1813/2248ມມ
ຊີວິດກົນຈັກ			2000 ເທື່ອ
ກົນໄກການດໍາເນີນການດ້ວຍຕົນເອງ			CS17,CS17G
ກົນໄກການເຮັດວຽກທີ່ຂັບເຄື່ອນດ້ວຍມໍເຕີ		ຕົວແບບ	CJ5/CJ6
		ແຮງດັນຂອງມໍເຕີ	AC220/380, DC220
		ຄວບຄຸມແຮງດັນຂອງວົງຈອນ	AC220,DC220
		ເວລາເປີດ (ຂອງເຄື່ອງຕັດວົງຈອນ)	6±1ວິ
ນ້ໍາຫນັກຜະລິດຕະພັນ		ບໍ່ມີຮາກຖານ	360ກກ		500kg	800kg
		ດິນດຽວ	390ກກ		560kg	900kg
		ດິນສອງເທົ່າ	430 ກິໂລ		620kg	1000kg

ແຜນວາດຂະໜາດຜະລິດຕະພັນ

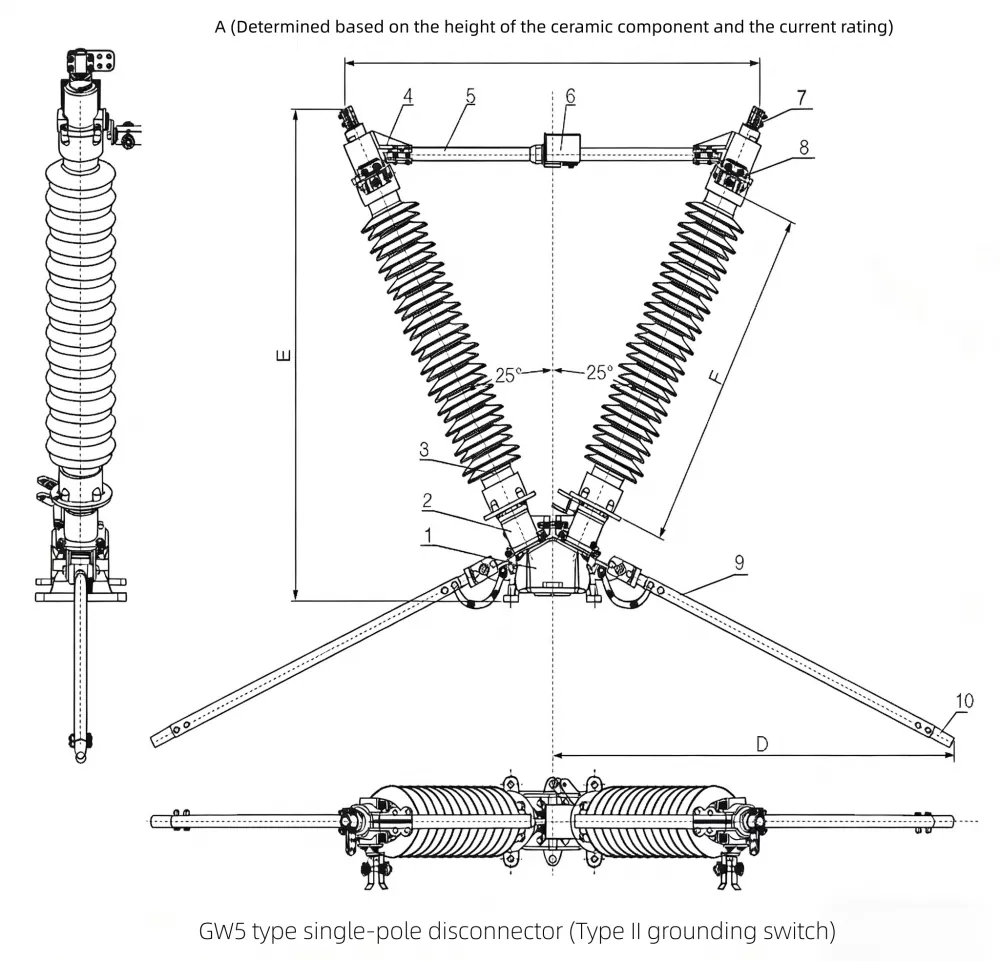

GW5-40.5KV Outdoor Disconnecting Switch Dimensions Diagram

40.5KV Outdoor Disconnecting Switch Dimensions Diagram

1.Terminal block
2. ການຕິດຕໍ່ຕົ້ນຕໍ
3. ນິ້ວມືຕິດຕໍ່ຕົ້ນຕໍ
4. ຕັນ Terminal
5. ນິ້ວມືຕິດຕໍ່ກັບດິນ
6. Post insulator
7. ແຜ່ນຈໍາກັດ
8. ສະຫຼັບດິນ

GW5-126 Outdoor Disconnect Switch Diagram

Outdoor High Voltage Disconnect Switch Diagram

1. ຖານ
2. ສະຫນັບສະຫນູນ
3. insulating post
4. ຕັນ Terminal
5. rod conductive shaft ໄດ້ຕະຫຼອດ
6. Square shaft rod conductive
7. clamp ປາຍ
8. ສະວິດພື້ນດິນຕິດຕໍ່ stationary
9. Grounding switch ທໍ່ອາລູມິນຽມ
10. ຕິດຕໍ່ພົວພັນສະວິດ

ການປຽບທຽບກັບຜະລິດຕະພັນທີ່ຄ້າຍຄືກັນ

ລາຍການປະເມີນຜົນ	ຂອງພວກເຮົາ GW5 40.5KV ສະຫຼັບຕັດການເຊື່ອມຕໍ່ພາຍນອກ	ຕົວແບບຄູ່ແຂ່ງທຳມະດາ
ສະຖຽນລະພາບໂຄງສ້າງ	ການອອກແບບເສີມດ້ວຍຖັນສອງແຖວ V ທີ່ມີຄວາມຕ້ານທານລົມສູງກວ່າ	ໂຄງສ້າງຄໍລໍາດຽວ, ສະຖຽນລະພາບກົນຈັກຕ່ໍາ
ການປະຕິບັດການຕິດຕໍ່	ນິ້ວມືຕິດຕໍ່ພົວພັນສີເງິນ, ການແຜ່ກະຈາຍຄວາມກົດດັນທີ່ເຫມາະສົມ	ມາດຕະຖານການຕິດຕໍ່ທອງແດງ, ພັຍໄວ
ຄວາມທົນທານກາງແຈ້ງ	ການເຄືອບຕ້ານການ corrosion + ລະບົບ insulator ເສີມ	ການເຄືອບພື້ນຖານ, ການປະຕິບັດ coastal ຈໍາກັດ
ຄວາມຍືດຫຍຸ່ນການດໍາເນີນງານ	ສະຫນັບສະຫນູນຄູ່ມື + motorized ການປະຕິບັດທີ່ມີການປ້ອງກັນ interlock	ສ່ວນຫຼາຍແມ່ນການດໍາເນີນງານດ້ວຍຕົນເອງເທົ່ານັ້ນ
ຄ່າໃຊ້ຈ່າຍໃນການບໍາລຸງຮັກສາ	ຕໍ່າຍ້ອນອາຍຸກົນຈັກຍາວ (2000 ຮອບ)	ຄວາມຖີ່ຂອງການບໍາລຸງຮັກສາທີ່ສູງຂຶ້ນ

ສະຖານະການຄໍາຮ້ອງສະຫມັກ

ໄດ້40.5KV ສະຫຼັບຕັດການເຊື່ອມຕໍ່ພາຍນອກຖືກນໍາໃຊ້ຢ່າງກວ້າງຂວາງໃນ:

ສະຖານີຍ່ອຍໄຟຟ້າແຮງສູງ ແລະສະວິດ
ລະບົບແຍກສາຍສົ່ງໄຟຟ້າ
ເຄືອຂ່າຍການແຜ່ກະຈາຍພະລັງງານອຸດສາຫະກໍາ
ຈຸດເຊື່ອມຕໍ່ຕາຂ່າຍພະລັງງານທົດແທນ (ຟາມລົມ ແລະແສງຕາເວັນ)
ໂຄງການຍົກລະດັບຕາຂ່າຍຕົວເມືອງແລະຊົນນະບົດ

ດ້ວຍການອອກແບບກົນຈັກທີ່ເຂັ້ມແຂງແລະປະສິດທິພາບໄຟຟ້າທີ່ຫມັ້ນຄົງ, ເຄື່ອງຕັດເຊື່ອມຕໍ່ນີ້ແມ່ນທາງເລືອກທີ່ຫນ້າເຊື່ອຖືສໍາລັບຜູ້ປະຕິບັດງານທີ່ຕ້ອງການຄວາມປອດໄພໃນໄລຍະຍາວແລະປະສິດທິພາບການດໍາເນີນງານໃນສະພາບແວດລ້ອມກາງແຈ້ງ.
