ສະຫຼັບຕັດການເຊື່ອມຕໍ່ແຮງດັນສູງກາງແຈ້ງ

Model:GW4-12(40.5/72.5/126)

ສະຫຼັບຕັດການເຊື່ອມຕໍ່ແຮງດັນສູງກາງແຈ້ງຂອງ Anqiang Power ແມ່ນອຸປະກອນທີ່ໃຊ້ທົ່ວໄປໃນລະບົບໄຟຟ້າ. ຫນ້າທີ່ຕົ້ນຕໍຂອງພວກເຂົາແມ່ນການແຍກແຮງດັນໃນລະຫວ່າງການອຸປະກອນຫຼືການບໍາລຸງຮັກສາສາຍເພື່ອຮັບປະກັນຄວາມປອດໄພ. ພວກມັນບໍ່ສາມາດຂັດຂວາງການໂຫຼດກະແສໄຟຟ້າ ຫຼືກະແສໄຟຟ້າສັ້ນ ແລະຄວນໃຊ້ຮ່ວມກັບຕົວຕັດວົງຈອນ. ເມື່ອປິດກະແສໄຟຟ້າ, ເຄື່ອງຕັດວົງຈອນຄວນໄດ້ຮັບການເປີດກ່ອນ, ຕິດຕາມດ້ວຍປຸ່ມຕັດການເຊື່ອມຕໍ່; ໃນເວລາທີ່ການຟື້ນຟູພະລັງງານ, ສະຫຼັບຕັດການເຊື່ອມຕໍ່ຄວນຈະໄດ້ຮັບການປິດທໍາອິດ, ປະຕິບັດຕາມດ້ວຍ breaker ວົງຈອນ.

ສົ່ງສອບຖາມ

ລາຍລະອຽດຜະລິດຕະພັນ

ໄດ້ສະຫຼັບຕັດການເຊື່ອມຕໍ່ແຮງດັນສູງກາງແຈ້ງໄດ້ຖືກອອກແບບສໍາລັບການແຍກວົງຈອນທີ່ເຊື່ອຖືໄດ້ໃນລະບົບໄຟຟ້າ AC ກາງແຈ້ງຕັ້ງແຕ່ 40.5kV ເຖິງ 220kV. ມັນຖືກນໍາໃຊ້ຢ່າງກວ້າງຂວາງໃນສະຖານີຍ່ອຍ, ສາຍສົ່ງ, ແລະສະຖານີປ່ຽນຕາຂ່າຍໄຟຟ້າບ່ອນທີ່ການໂດດດ່ຽວທີ່ສັງເກດເຫັນແລະຄວາມປອດໄພຂອງກົນຈັກແມ່ນຕ້ອງການພາຍໃຕ້ເງື່ອນໄຂທີ່ມີແຮງດັນສູງ.

ຊຸດ GW4 ນີ້ຖືກອອກແບບມາດ້ວຍໂຄງສ້າງເປີດທາງອາກາດທີ່ເຂັ້ມແຂງ, ຮັບປະກັນການດໍາເນີນງານທີ່ຫມັ້ນຄົງພາຍໃຕ້ສະພາບອາກາດທີ່ຮຸນແຮງເຊັ່ນ: ຝົນຕົກຫນັກ, ນໍ້າກ້ອນ, ລົມແຮງ, ແລະສະພາບແວດລ້ອມມົນລະພິດ. ມັນສະຫນັບສະຫນູນທັງສອງຮູບແບບການດໍາເນີນງານຄູ່ມືແລະມໍເຕີ, ສະຫນອງຄວາມຢືດຢຸ່ນສໍາລັບລະດັບການອັດຕະໂນມັດຕາຂ່າຍໄຟຟ້າທີ່ແຕກຕ່າງກັນ.

ຮູບພາບຜະລິດຕະພັນ

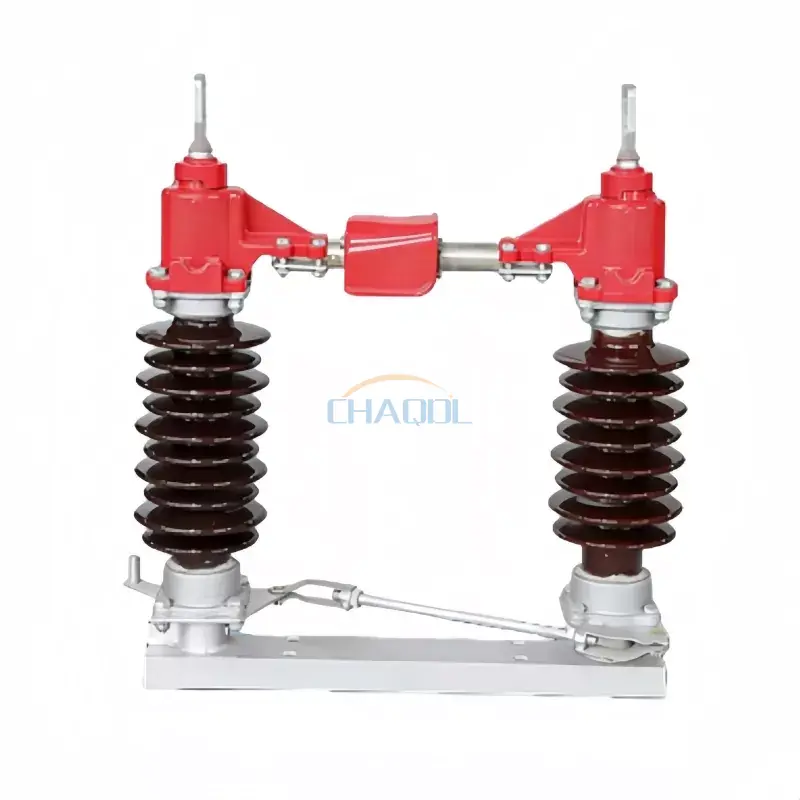

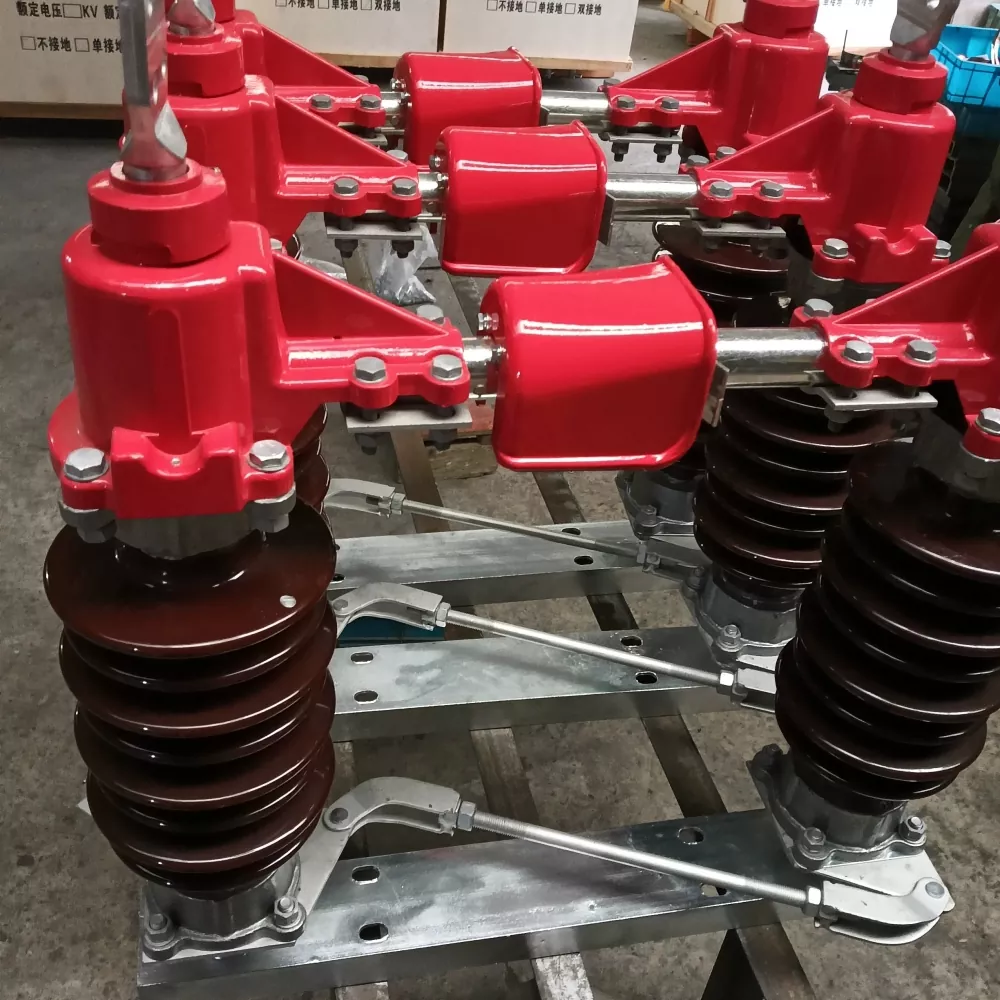

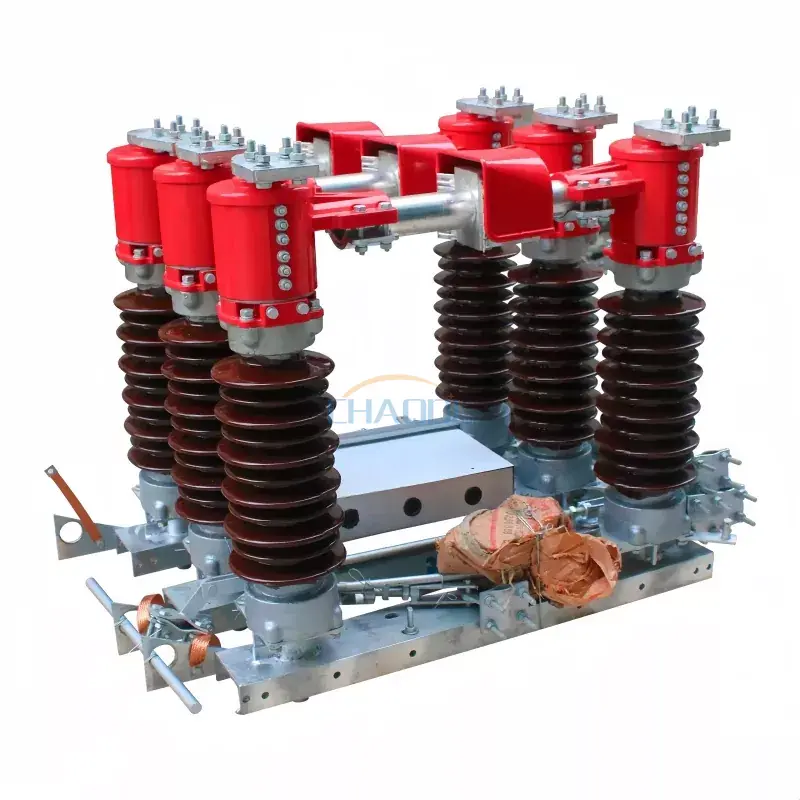

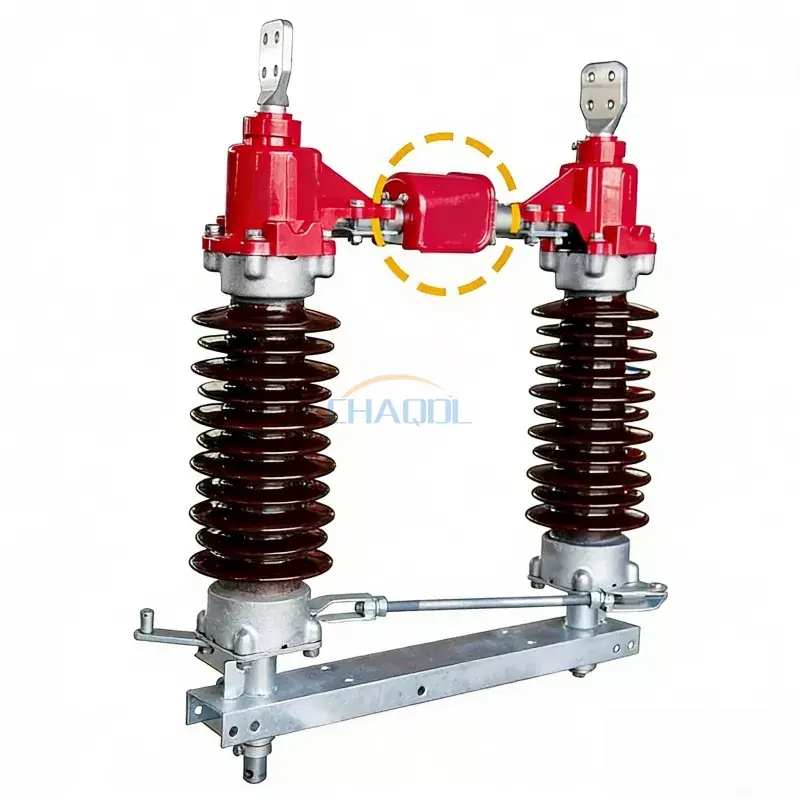

Outdoor High Voltage Disconnect Switch GW4 Series

ການອອກແບບໂຄງສ້າງແລະຄຸນສົມບັດວິສະວະກໍາ

ສະວິດຮັບຮອງເອົາໂຄງສ້າງແຜ່ນໃບຄ້າຍຄື rotary ອອກຕາມລວງນອນທີ່ມີ insulators post porcelain, ທໍ່ conductive, ແລະກອບເຫຼັກ galvanized ຄວາມເຂັ້ມແຂງສູງ. ລະບົບການເຊື່ອມໂຍງກົນຈັກຮັບປະກັນການດໍາເນີນງານສາມໄລຍະ synchronized, ຫຼຸດຜ່ອນຄວາມສ່ຽງ misalignment ໃນລະຫວ່າງການສະຫຼັບ.

ເມື່ອປຽບທຽບກັບຕົວໂດດດ່ຽວແບບດັ້ງເດີມ, ນີ້ສະຫຼັບຕັດການເຊື່ອມຕໍ່ແຮງດັນສູງກາງແຈ້ງປັບປຸງຄວາມສອດຄ່ອງຂອງຄວາມກົດດັນການຕິດຕໍ່ແລະຫຼຸດຜ່ອນການຜຸພັງຢູ່ທີ່ຂໍ້ຕໍ່ conductive, ຂະຫຍາຍຊີວິດການບໍລິການຢ່າງຫຼວງຫຼາຍໃນການນໍາໃຊ້ກາງແຈ້ງໃນໄລຍະຍາວ.

ຕົວກໍານົດການດ້ານວິຊາການ

ຊື່ໂຄງການ			ຄ່າພາຣາມິເຕີ
ແຮງດັນທີ່ຈັດອັນດັບ			40.5KV		72.5KV		126KV
ລະດັບ insulation	ຄວາມຖີ່ພະລັງງານ 1 ນາທີທົນທານຕໍ່ແຮງດັນ		95/115 KV		140/160 KV		230/245KV
	ແຮງກະຕຸ້ນຂອງຟ້າຜ່າທົນທານຕໍ່ແຮງດັນ		185/215 KV		325/375 KV		550/630 KV
ລະດັບຄວາມຖີ່			50 Hz
ອັນດັບປັດຈຸບັນ			400/630/1000A		1250/1600/2000A		3150/4000A
ການປະເມີນໄລຍະເວລາສັ້ນທົນທານຕໍ່ປະຈຸບັນ			16/20/31.5kA		31.5/40kA		50kA
ລະດັບສູງສຸດທົນທານຕໍ່ປະຈຸບັນ			40/50/63kA		80/100kA		125kA
ໃຫ້ຄະແນນໄລຍະເວລາສັ້ນວົງຈອນ			4/2 ວິ
ລະດັບການໂຫຼດກົນຈັກຢູ່ປາຍຍອດ	ການໂຫຼດຕາມລວງຍາວຕາມລວງນອນ		750 ນ		1000N
	ການໂຫຼດທາງຂວາງ		500N		750 ນ
	ຜົນບັງຄັບໃຊ້ແນວຕັ້ງ		750 ນ		1000N
ຊີວິດກົນຈັກ			2000 ເທື່ອ
ກົນໄກການດໍາເນີນການດ້ວຍຕົນເອງ		ໂດຍບໍ່ມີການຕໍ່ຫນ້າດິນ	CS11(F)
		ດິນດຽວ	CS 8-6D(F)
		ດິນສອງເທົ່າ	ເຄື່ອງຕັດຫຼັກ CS14G, ເຄື່ອງຕັດດິນ CS11
		ຄວບຄຸມແຮງດັນຂອງວົງຈອນ	AC 220/380,DC 220
ກົນໄກການເຮັດວຽກທີ່ຂັບເຄື່ອນດ້ວຍມໍເຕີ		ຕົວແບບ	CJ5/CJ6
		ແຮງດັນຂອງມໍເຕີ	AC220/380, DC220
		ຄວບຄຸມແຮງດັນຂອງວົງຈອນ	AC220,DC220
		ເວລາເປີດ (ຂອງເຄື່ອງຕັດວົງຈອນ)	6±1ວິ
ນ້ໍາຫນັກຜະລິດຕະພັນ		ບໍ່ມີຮາກຖານ	360ກກ	500kg		700 ກິໂລ
		ດິນດຽວ	410kg	600kg		800kg
		ດິນສອງເທົ່າ	460 ກິໂລ	700 ກິໂລ		900kg

ແຜນວາດຂະໜາດຜະລິດຕະພັນ

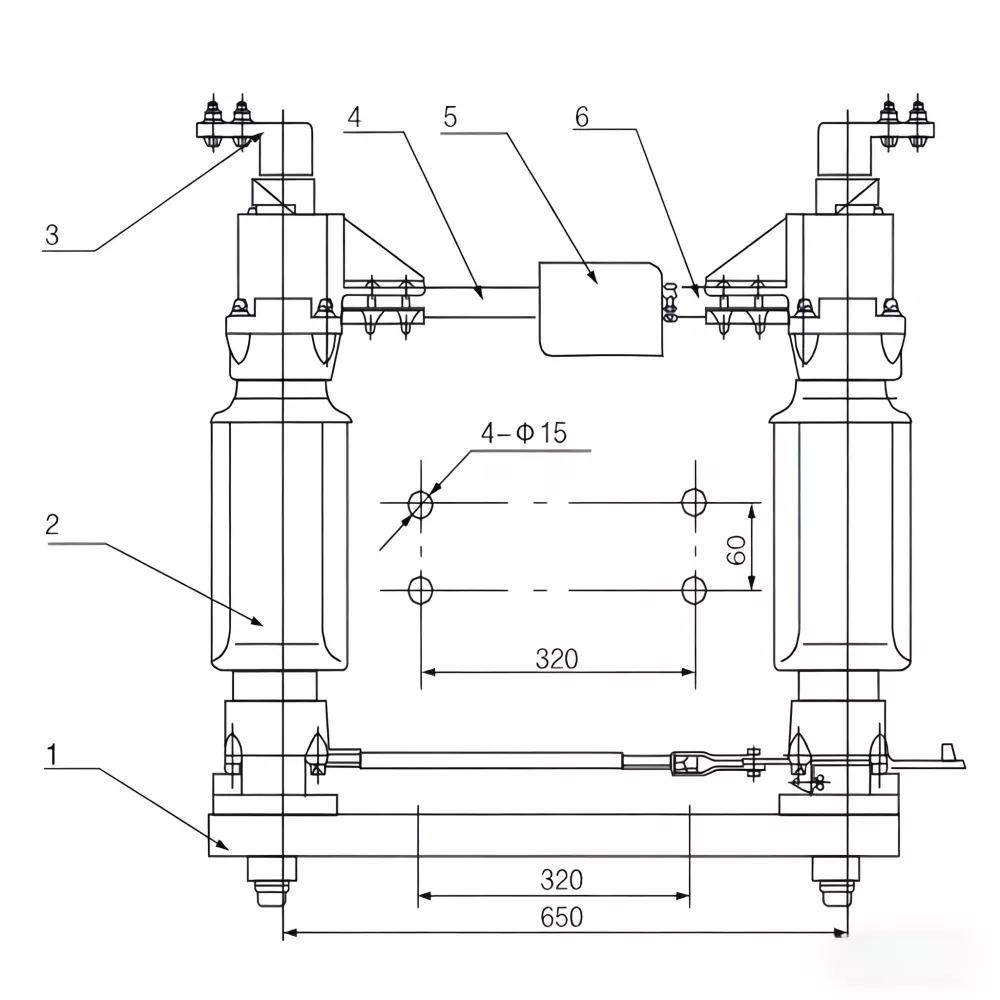

ພາບລວມໂຄງສ້າງຊຸດ GW4

GW4 Outdoor High Voltage Disconnect Switch Structure

1. ຖານ

2. ສະຫນັບສະຫນູນ insulator

3. ປາຍສາຍ

4. ທໍ່ conductive stationary

5. ການປົກຫຸ້ມຂອງນ້ໍາຮຽບຮ້ອຍ

6. ທໍ່ conductive ເຄື່ອນທີ່

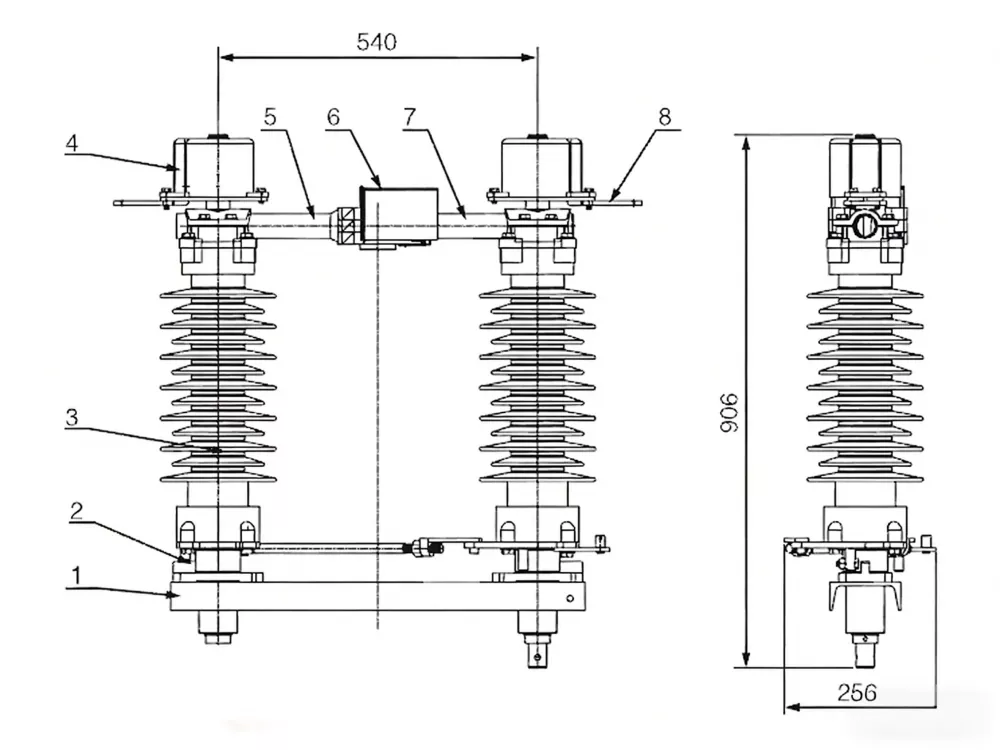

ການຕັ້ງຄ່າເສົາດຽວ

Single Pole Outdoor High Voltage Disconnect Switch

1. ວົງເລັບເຫຼັກ

2. ພື້ນຖານສະຫນັບສະຫນູນ

3. insulating post

4. ຊ່ອງສຽບດ້ານຂວາ

5. rod conductive ທ້າຍຮູບທໍ່ກົມ

6. ຜ້າຄຸມຝົນ

7. ຕິດ ຕໍ່ rod conductive

8. ປ່ຽງສຽບຊ້າຍ

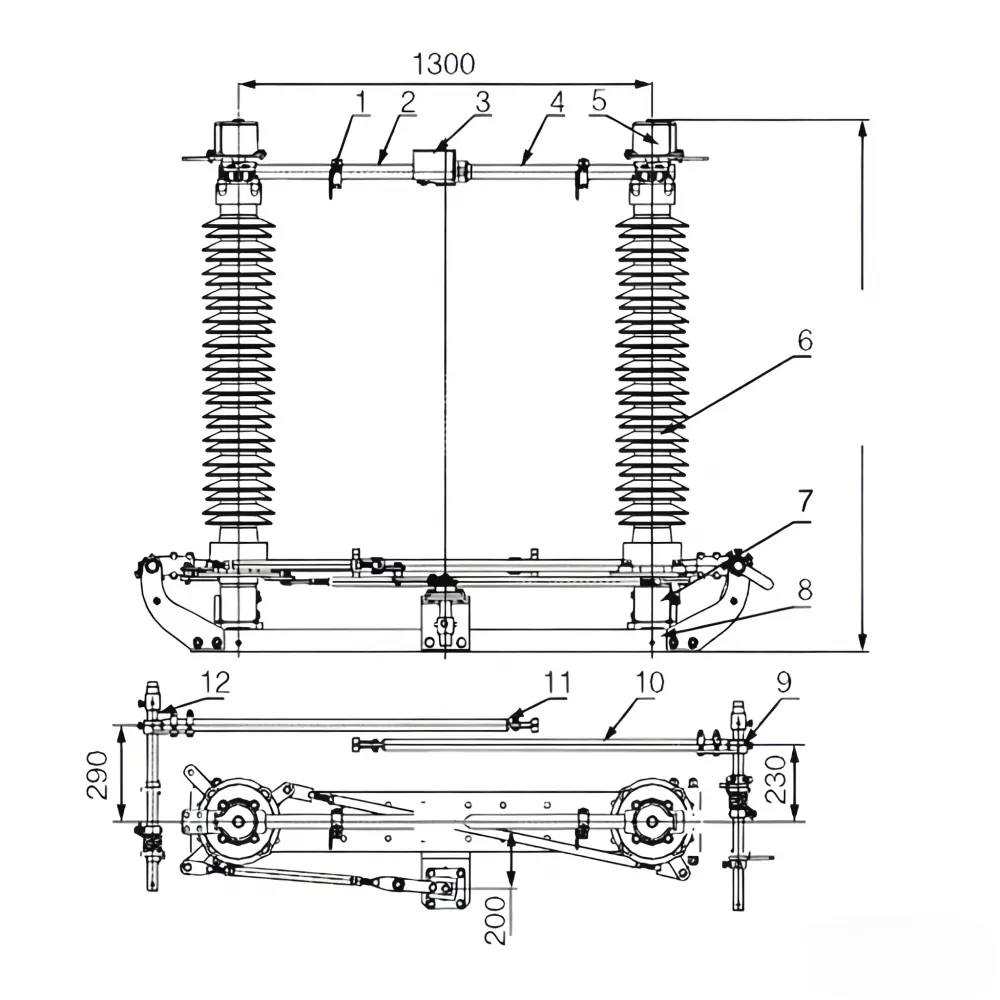

ໂຄງສ້າງແຮງດັນສູງ 126kV

126kV Outdoor High Voltage Disconnect Switch

1. ສະຫຼັບດິນຕິດຕໍ່ຄົງທີ່

2. ຕິດຕໍ່ຄູ່ມື rod

3. ການປົກຫຸ້ມຂອງຝົນສະແຕນເລດ

4. rod conductive cylindrical

5. ຕັນ terminal ເຊື່ອມຕໍ່ແບບຍືດຫຍຸ່ນ

6. ສະຫນັບສະຫນູນ insulating

7. ທີ່ຢູ່ອາໃສ Bearing

8. ກອບພື້ນຖານການຕິດຕັ້ງ

9. ການປະກອບສະວິດດິນຂວາ

10. Grounding switch ທໍ່ເຫລໍກ

11. ປຸ່ມເຄື່ອນທີ່ຕິດຕໍ່ພົວພັນ

12. ການປະກອບສະວິດດິນຊ້າຍ

ຂໍ້ດີດ້ານວິສະວະກໍາທຽບກັບຜະລິດຕະພັນທໍາມະດາ

ລາຍການປຽບທຽບ	GW4 Series ກາງແຈ້ງຕັດການເຊື່ອມຕໍ່ແຮງດັນສູງ	ຜະລິດຕະພັນຕະຫຼາດທໍາມະດາ
ສະຖຽນລະພາບໂຄງສ້າງ	ພື້ນຖານເຫຼັກເສີມທີ່ມີການເຊື່ອມໂຍງສາມເຟດ synchronized	ການດໍາເນີນງານໄລຍະເອກະລາດທີ່ມີຄວາມສ່ຽງສູງ misalignment
ຕິດຕໍ່ປະສິດທິພາບ	ທໍ່ conductive ທີ່ດີທີ່ສຸດທີ່ມີການຕໍ່ຕ້ານການຜຸພັງຫຼຸດລົງ	ການຕິດຕໍ່ທອງແດງມາດຕະຖານມີຄວາມສ່ຽງຕໍ່ການສວມໃສ່ໃນໄລຍະຍາວ
ທົນທານຕໍ່ສະພາບອາກາດ	ອອກແບບສໍາລັບຝົນ, ນໍ້າກ້ອນ, ລົມ, ແລະສະພາບແວດລ້ອມມົນລະພິດ	ການປົກປັກຮັກສາຈໍາກັດຕໍ່ສະພາບການນອກທີ່ຮ້າຍແຮງ
ຮູບແບບການດໍາເນີນການ	ສະຫນັບສະຫນູນການດໍາເນີນງານຄູ່ມືແລະມໍເຕີຂັບເຄື່ອນ	ສ່ວນຫຼາຍແມ່ນລະບົບຄູ່ມືເທົ່ານັ້ນ
ຄວາມຕ້ອງການບໍາລຸງຮັກສາ	ການບໍາລຸງຮັກສາຕ່ໍາທີ່ມີໄລຍະການກວດສອບຍາວ	ຕ້ອງການບໍາລຸງຮັກສາເລື້ອຍໆ

ສະຖານະການຄໍາຮ້ອງສະຫມັກ

ສະຫຼັບຕັດການເຊື່ອມຕໍ່ແຮງດັນສູງກາງແຈ້ງຖືກນໍາໃຊ້ຢ່າງກວ້າງຂວາງໃນ:

ສະຖານີຍ່ອຍສາຍສົ່ງແຮງດັນສູງ
ເຄືອຂ່າຍຈໍາຫນ່າຍພະລັງງານແລະສະຖານີສະຫຼັບຕາຂ່າຍໄຟຟ້າ
ລະບົບການສະຫນອງພະລັງງານອຸດສາຫະກໍາ
ສະຖານີຍ່ອຍພະລັງງານທົດແທນ (ຟາມພະລັງງານລົມ ແລະແສງຕາເວັນ)
ທາງລົດໄຟ ແລະລະບົບໄຟຟ້າພື້ນຖານ

ການຕິດຕັ້ງ ແລະບັນທຶກການເຮັດວຽກ

ການສອດຄ່ອງທີ່ເຫມາະສົມຂອງ shaft rotating ແລະໂຄງສ້າງສະຫນັບສະຫນູນ insulator ແມ່ນສໍາຄັນເພື່ອຮັບປະກັນການດໍາເນີນງານກົນຈັກກ້ຽງ. ກອບພື້ນຖານຕ້ອງໄດ້ຮັບການຮາກຖານຢ່າງປອດໄພ, ແລະກົນໄກການເຮັດວຽກຄວນໄດ້ຮັບການທົດສອບກ່ອນທີ່ຈະມີພະລັງງານເພື່ອຮັບປະກັນການປະຕິບັດການສະຫຼັບທີ່ປອດໄພພາຍໃຕ້ເງື່ອນໄຂທີ່ບໍ່ມີການໂຫຼດ.

FAQ

Q1: ຫນ້າທີ່ຕົ້ນຕໍຂອງການຕັດການເຊື່ອມຕໍ່ແຮງດັນສູງກາງແຈ້ງແມ່ນຫຍັງ?
ມັນສະຫນອງການໂດດດ່ຽວທີ່ເຫັນໄດ້ຂອງວົງຈອນແຮງດັນສູງເພື່ອຮັບປະກັນການບໍາລຸງຮັກສາທີ່ປອດໄພແລະການເຮັດວຽກຂອງລະບົບ.

Q2: ສະວິດນີ້ສາມາດເຮັດວຽກພາຍໃຕ້ສະພາບອາກາດກາງແຈ້ງຢ່າງຮຸນແຮງ?
ແມ່ນແລ້ວ, ມັນຖືກອອກແບບມາສໍາລັບສະພາບແວດລ້ອມກາງແຈ້ງທີ່ສຸດລວມທັງມົນລະພິດ, ຝົນ, ນໍ້າກ້ອນ, ແລະສະພາບລົມ.

Q3: ແມ່ນຫຍັງທີ່ເຮັດໃຫ້ຊຸດ GW4 ແຕກຕ່າງຈາກຕົວແຍກມາດຕະຖານ?
ມັນສະຫນອງການ synchronization ກົນຈັກທີ່ປັບປຸງ, ການຕໍ່ຕ້ານ corrosion ທີ່ເຂັ້ມແຂງ, ແລະຊີວິດການດໍາເນີນງານທີ່ຍາວກວ່າເມື່ອທຽບກັບແບບທໍາມະດາ.

Q4: ມີການເຮັດວຽກຂອງເຄື່ອງຈັກບໍ?
ແມ່ນແລ້ວ, ທັງກົນໄກທີ່ຂັບເຄື່ອນດ້ວຍມື ແລະເຄື່ອງຈັກສາມາດຖືກຕັ້ງຄ່າໄດ້ຂຶ້ນກັບຄວາມຕ້ອງການຂອງໂຄງການ.

Q5: ອຸດສາຫະກໍາໃດທີ່ໃຊ້ອຸປະກອນນີ້ໂດຍທົ່ວໄປ?
ມັນຖືກນໍາໃຊ້ຢ່າງກວ້າງຂວາງໃນລະບົບສາຍສົ່ງໄຟຟ້າ, ສະຖານີຍ່ອຍ, ລະບົບພະລັງງານທົດແທນ, ແລະເຄືອຂ່າຍໄຟຟ້າອຸດສາຫະກໍາຫນັກ.
