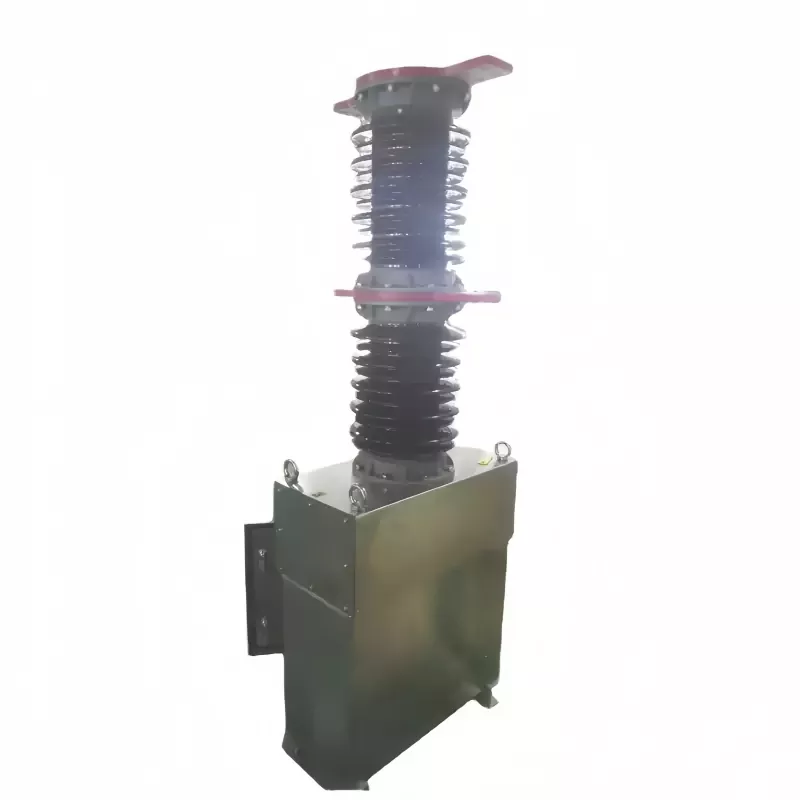

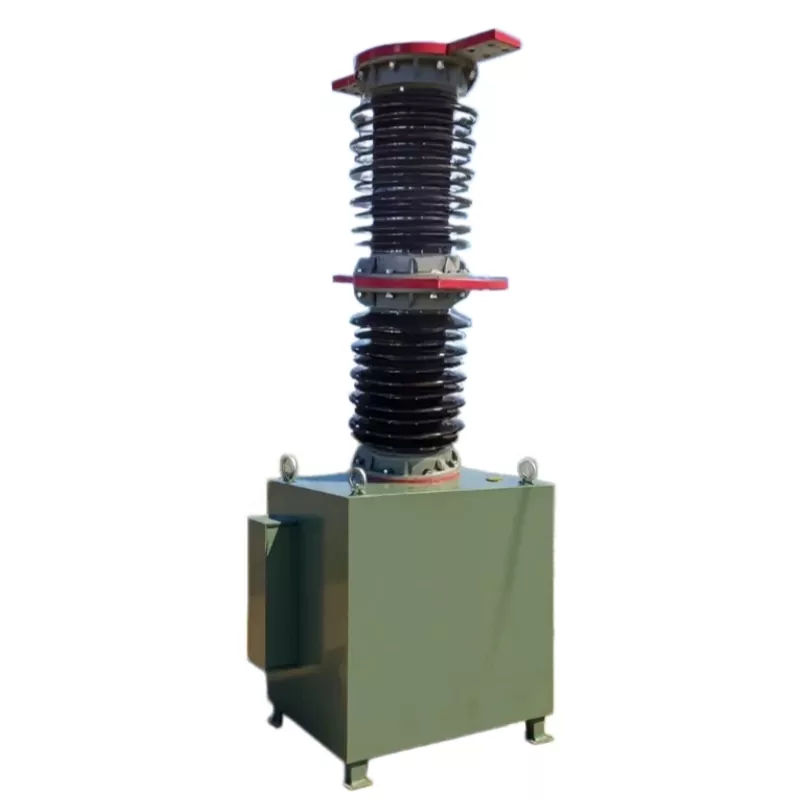

27.5KV Single Pole Vacuum Circuit Breaker

Anqiang Power ເປັນຜູ້ສະຫນອງຕົ້ນຕໍຈີນຂອງເຄື່ອງຕັດວົງຈອນສູນຍາກາດ 27.5kV. ເຄື່ອງຕັດວົງຈອນສູນຍາກາດກາງແຈ້ງນີ້ໄດ້ຖືກອອກແບບໂດຍສະເພາະສໍາລັບຄໍາຮ້ອງສະຫມັກ traction ທາງລົດໄຟ, ບ່ອນທີ່ການກໍາຫນົດຄ່າເສົາດຽວເປັນຄວາມຕ້ອງການທີ່ຈໍາເປັນ. ມັນຖືກນໍາໃຊ້ຢ່າງກວ້າງຂວາງໃນລະບົບການສະຫນອງພະລັງງານ 27.5kV AC traction ໃນທົ່ວທາງລົດໄຟທົ່ວໂລກ; ນອກຈາກນັ້ນ, ພວກເຮົາສະຫນອງການບໍລິການປັບແຕ່ງເພື່ອປັບໂຄງສ້າງທາງກາຍະພາບຂອງຜະລິດຕະພັນແລະການຈັດອັນດັບແຮງດັນເພື່ອຕອບສະຫນອງຄວາມຕ້ອງການຂອງລູກຄ້າສະເພາະ.

ສົ່ງສອບຖາມ

ລາຍລະອຽດຜະລິດຕະພັນ

ໄດ້27.5kV Single Pole Vacuum Circuit Breaker(ຊຸດ ZW7) ແມ່ນວິສະວະກໍາໂດຍສະເພາະສໍາລັບລະບົບການແຈກຢາຍພະລັງງານທາງລົດໄຟທີ່ມີໄຟຟ້າ, ບ່ອນທີ່ການປະຕິບັດການສະຫຼັບທີ່ເຊື່ອຖືໄດ້ແລະຄວາມສາມາດໃນການຂັດຂວາງຄວາມຜິດສູງແມ່ນສໍາຄັນ. ມັນຖືກນໍາໃຊ້ຢ່າງກວ້າງຂວາງໃນເຄືອຂ່າຍພະລັງງານ traction ປະຕິບັດງານຢູ່ທີ່ 27.5kV, ສະຫນອງການປະຕິບັດທີ່ຫມັ້ນຄົງພາຍໃຕ້ການສະຫຼັບເລື້ອຍໆແລະສະພາບກາງແຈ້ງທີ່ຮຸນແຮງ.

ອອກແບບດ້ວຍຫ້ອງ extinguishing arc ສູນຍາກາດແລະໂຄງປະກອບການດຽວ-pole ຫນາແຫນ້ນ, ໄດ້27.5kV Single Pole Vacuum Circuit Breakerຮັບປະກັນການຂັດຈັງຫວະໄວຂອງກະແສຄວາມຜິດໃນຂະນະທີ່ຫຼຸດຜ່ອນຄວາມຕ້ອງການບໍາລຸງຮັກສາ. ການອອກແບບທີ່ມີນ້ໍາຫນັກເບົາຂອງມັນເຮັດໃຫ້ມັນເຫມາະສົມສໍາລັບຄໍາຮ້ອງສະຫມັກ feeder ຂົ້ວແລະ substation feeder.

ຂໍ້ໄດ້ປຽບຂອງຜະລິດຕະພັນທີ່ສໍາຄັນ

ເຫມາະສໍາລັບລະບົບພະລັງງານ traction ທາງລົດໄຟ 27.5kV
ປະສິດທິພາບການທໍາລາຍສູງດ້ວຍເຕັກໂນໂລຊີການຂັດຂວາງສູນຍາກາດ
ການອອກແບບເສົາດຽວກະທັດຮັດສໍາລັບການງ່າຍການຕິດຕັ້ງເສົາຫຼື tower
ໂຄງສ້າງ insulation ທີ່ເຂັ້ມແຂງທີ່ມີຢາງຊິລິໂຄນຫຼື porcelain ສະຫນັບສະຫນູນ
ເຫມາະສໍາລັບການສະຫຼັບເລື້ອຍໆແລະການດໍາເນີນງານຊີວິດການບໍລິການຍາວ

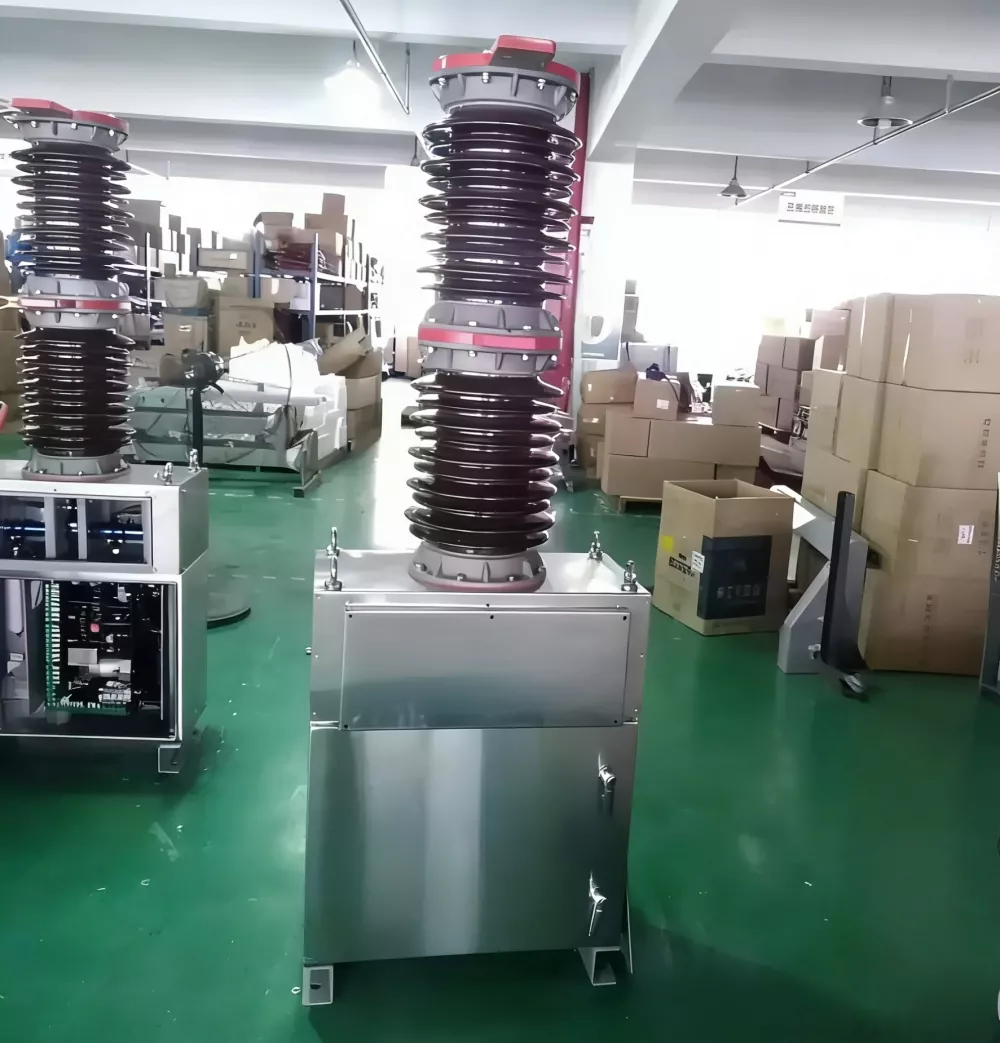

27.5kV Single Pole Vacuum Circuit Breaker

ຂໍ້ມູນສະເພາະດ້ານເຕັກນິກຂອງຜະລິດຕະພັນ

ຕົວກໍານົດການດ້ານວິຊາການຂອງ ZW7 Single Pole Circuit Breaker

ຊື່ພາລາມິເຕີ	ຄ່າຕົວເລກ
ລະດັບແຮງດັນ	27.5KV
ລະດັບຄວາມຖີ່	50 Hz
ອັນດັບປັດຈຸບັນ	630/1250/1600/2000/2500 ກ
ຈັດອັນດັບກະແສໄຟຟ້າລັດວົງຈອນ	20/25/31.5 ກ
ການຈັດອັນດັບການສ້າງກະແສໄຟຟ້າສັ້ນ (ສູງສຸດ)	50/63/80 ກາ
ລະດັບຄວາມໝັ້ນຄົງແບບໄດນາມິກປັດຈຸບັນ (ສູງສຸດ)	50/63/80 ກາ
ລະດັບຄວາມສະຖຽນຂອງຄວາມຮ້ອນ (RMS)	20/25/31.5 ກ
ປະເມີນໄລຍະການຢຸດວົງຈອນສັ້ນ	30 ເທື່ອ
ປະເມີນເວລາສະຖຽນລະພາບຄວາມຮ້ອນ	4 ສ
ລໍາດັບການປະຕິບັດການຈັດອັນດັບ	CO-0.3S-CO-180s-CO
ຊີວິດກົນຈັກ	10000 ເທື່ອ
ການຕິດຕໍ່ອະນຸຍາດໃຫ້ໃສ່ຄວາມຫນາ	4 ມມ
ວົງຈອນສຳຮອງ 1-ນາທີ ຄວາມຖີ່ພະລັງງານທົນທານຕໍ່ແຮງດັນ	2 KV
ນ້ຳໜັກ	500/750 ກິໂລ

ZW7 Single Pole Circuit Breaker ຕົວກໍານົດການກົນຈັກ

ຊື່	ຄ່າຕົວເລກ
ການເກັບກູ້ລະຫວ່າງການຕິດຕໍ່ທີ່ເປີດ	18 ± 1 ມມ
ຕິດຕໍ່ການເດີນທາງເກີນໄປ	4 ±1 ມມ
ໄລຍະຫ່າງສູນກາງ interphase	700±1.5ມມ
ເວລາ bounce ຂອງການປິດການຕິດຕໍ່	≤5ms
ສາມເຟດເປີດ-ປິດບໍ່ກົງກັນ	≤2ms
ເວລາເປີດ	≤50ms
ເວລາປິດ (ປິດໄຟຟ້າ)	≤100ms
ຄວາມໄວເປີດສະເລ່ຍ	1.4-1.8m/s
ຄວາມໄວປິດສະເລ່ຍ	0.9-1.1 m/s
ຄວາມຕ້ານທານຂອງວົງຈອນ conductive ແຕ່ລະໄລຍະ	≤50 μΩ

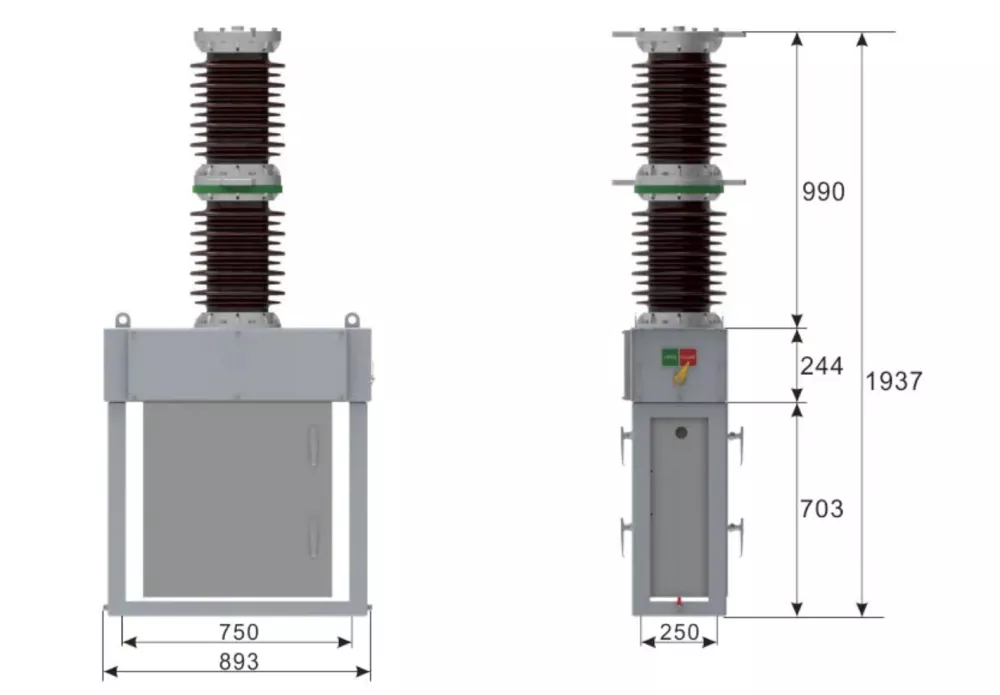

ການແຕ້ມມິຕິລະດັບຜະລິດຕະພັນ

27.5kV Single Pole Vacuum Circuit Breaker

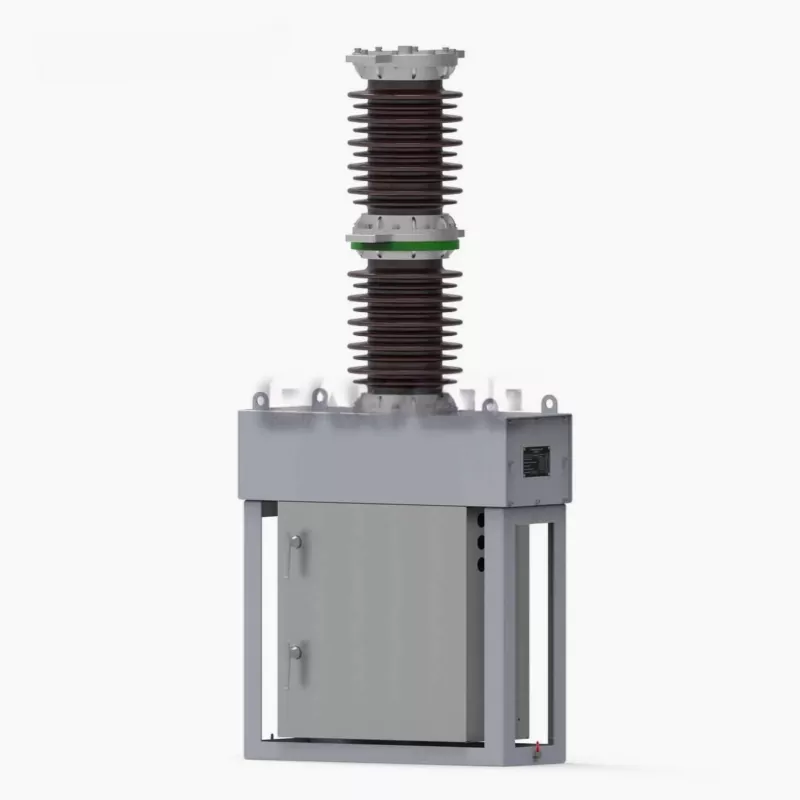

ການອອກແບບໂຄງສ້າງ

ZW7 series 27.5kV Single Pole Vacuum Circuit Breaker adopts ໂຄງປະກອບການ modular ປະກອບດ້ວຍ interrupter ສູນຍາກາດ, ທີ່ມີຄວາມເຂັ້ມແຂງສູງ composite ຫຼື porcelain insulators, ກົນໄກການດໍາເນີນງານພາກຮຽນ spring, ແລະປະສົມປະສານໃນປະຈຸບັນ. ການຕັ້ງຄ່າທີ່ຫນາແຫນ້ນຊ່ວຍຫຼຸດຜ່ອນພື້ນທີ່ການຕິດຕັ້ງໃນຂະນະທີ່ຮັກສາປະສິດທິພາບການສນວນໄຟຟ້າທີ່ດີເລີດ.

ການອອກແບບເສົາປະທັບຕາຂອງມັນປັບປຸງຄວາມຕ້ານທານກັບຄວາມຊຸ່ມຊື່ນ, ຂີ້ຝຸ່ນ, ແລະມົນລະພິດ, ເຮັດໃຫ້ມັນເຫມາະສົມສໍາລັບການນໍາໃຊ້ທາງລົດໄຟກາງແຈ້ງໃນໄລຍະຍາວທີ່ມີຄວາມຕ້ອງການບໍາລຸງຮັກສາຫນ້ອຍ.

ຊ່ອງຂໍ້ມູນຄໍາຮ້ອງສະຫມັກ

1. ລະບົບການສະຫນອງພະລັງງານໄຟຟ້າ traction ທາງລົດໄຟ (27.5kV overhead ສາຍ);

2. ຕົວປ້ອນທາງລົດໄຟໃນຕົວເມືອງ ແລະ ການນຳໃຊ້ພາກສ່ວນ;

3. ສະຖານີຍ່ອຍ, ສະຖານີສະຫຼັບ, ແລະລະບົບປ້ອງກັນເສັ້ນທາງເທິງຫົວ;

4. ໂຄງການຍົກລະດັບພື້ນຖານໂຄງລ່າງທາງລົດໄຟ ແລະ ໂຄງການປັບປຸງບູລິມະສິດທີ່ບໍ່ມີນໍ້າມັນ;

ວິທີການຕິດຕັ້ງ

ການຕິດຕັ້ງຂອງ27.5kV Single Pole Vacuum Circuit Breakerປົກກະຕິແລ້ວແມ່ນປະຕິບັດຢູ່ໃນເສົາໄຟຟ້າຫຼືເສົາເຫຼັກ. ການວາງພື້ນດິນທີ່ຖືກຕ້ອງແລະສອດຄ່ອງແມ່ນມີຄວາມຈໍາເປັນເພື່ອຮັບປະກັນຄວາມຫມັ້ນຄົງຂອງການດໍາເນີນງານ.

ກວດເບິ່ງຄວາມຕ້ານທານຂອງ insulation ກ່ອນທີ່ຈະຕິດຕັ້ງ
ຮັບປະກັນການຈັດຕໍາແຫນ່ງກົນຈັກທີ່ຖືກຕ້ອງຂອງໂຄງສ້າງທີ່ຕິດເສົາ
ການເຊື່ອມຕໍ່ພື້ນດິນທີ່ປອດໄພກັບຕາຂ່າຍດິນຂອງລະບົບ
ດໍາເນີນການທົດສອບຄູ່ມືແລະໄຟຟ້າກ່ອນທີ່ຈະ energization
ກວດສອບສາຍຄວບຄຸມ ແລະການເຊື່ອມຕໍ່ CT

ຫຼັງຈາກການຕິດຕັ້ງ, ການທົດສອບທີ່ເປັນປະໂຫຍດລວມທັງການເປີດ / ປິດແລະການກວດສອບກໍານົດເວລາຄວນສໍາເລັດກ່ອນການເຊື່ອມໂຍງຂອງລະບົບ.

FAQ

Q1: ຄໍາຮ້ອງສະຫມັກຫຼັກຂອງ 27.5kV Single Pole Vacuum Circuit Breaker ແມ່ນຫຍັງ?
A: ມັນຖືກນໍາໃຊ້ຕົ້ນຕໍໃນລະບົບໄຟຟ້າທາງລົດໄຟທີ່ມີໄຟຟ້າສໍາລັບການສະຫຼັບແລະປົກປ້ອງ 27.5kV traction feeders ແລະສາຍ overhead.

Q2: ເປັນຫຍັງເທກໂນໂລຍີສູນຍາກາດຈຶ່ງໃຊ້ໃນຕົວຕັດວົງຈອນນີ້?
A: ການຂັດຂວາງສູນຍາກາດສະຫນອງການ extinguishing arc ໄວ, ມີຄວາມເຂັ້ມແຂງ dielectric ສູງ, ແລະຊີວິດໄຟຟ້າຍາວ, ເຮັດໃຫ້ມັນເຫມາະສົມສໍາລັບການດໍາເນີນງານເລື້ອຍໆ.

Q3: ມັນສາມາດຖືກນໍາໃຊ້ສໍາລັບໂຄງການ retrofit?
A: ແມ່ນແລ້ວ, ມັນຖືກນໍາໃຊ້ຢ່າງກວ້າງຂວາງໃນການຍົກລະດັບ retrofit ນ້ໍາມັນໄປສູ່ສູນຍາກາດເນື່ອງຈາກໂຄງສ້າງທີ່ຫນາແຫນ້ນແລະການອອກແບບທີ່ບໍ່ມີນ້ໍາມັນ.

Q4: ສະພາບແວດລ້ອມໃດທີ່ມັນເຫມາະສົມສໍາລັບ?
A: ມັນຖືກອອກແບບມາສໍາລັບສະພາບແວດລ້ອມທາງລົດໄຟກາງແຈ້ງ, ລວມທັງຄວາມຊຸ່ມຊື່ນສູງ, ມົນລະພິດ, ແລະການປ່ຽນແປງຂອງອຸນຫະພູມກວ້າງ.

Q5: ມັນຮຽກຮ້ອງໃຫ້ມີການບໍາລຸງຮັກສາເປັນປົກກະຕິບໍ?
A: ຄວາມຕ້ອງການບໍາລຸງຮັກສາແມ່ນຫນ້ອຍທີ່ສຸດເນື່ອງຈາກການຂັດຂວາງສູນຍາກາດທີ່ຜະນຶກເຂົ້າກັນແລະໂຄງສ້າງກົນຈັກທົນທານ.
