66KV Tank Type SF6 Circuit Breaker

The 66KV Tank Type SF6 Circuit Breaker (Model: LW36-66) ແມ່ນເຄື່ອງຕັດວົງຈອນກາງແຈ້ງທີ່ມີແຮງດັນສູງທີ່ອອກແບບມາສໍາລັບລະບົບສາຍສົ່ງແລະກະຈາຍພະລັງງານ 66KV ທີ່ມີຄວາມຖີ່ 50Hz AC. ການນໍາໃຊ້ອາຍແກັສ SF6 ເປັນທັງ insulating ແລະ arc-extinguishing ຂະຫນາດກາງ, ມັນສະຫນອງການສະຫຼັບທີ່ເຊື່ອຖືໄດ້, ການຂັດຂວາງຄວາມຜິດ, ແລະການປ້ອງກັນສໍາລັບສະຖານີຍ່ອຍ, ຕາຂ່າຍໄຟຟ້າຜົນປະໂຫຍດ, ສະຖານທີ່ອຸດສາຫະກໍາ, ແລະໂຄງການພະລັງງານທົດແທນ. ເຄື່ອງຕັດວົງຈອນຍັງສາມາດຖືກນໍາໃຊ້ເປັນຕົວຕັດສາຍລົດເມແລະສໍາລັບຄໍາຮ້ອງສະຫມັກການສະຫຼັບທະນາຄານ capacitor.

ອອກແບບດ້ວຍໂຄງສ້າງຂອງຖັງທີ່ມີຊີວິດທີ່ກະທັດຮັດ, LW36-66 ຫຼຸດຜ່ອນພື້ນທີ່ການຕິດຕັ້ງໃນຂະນະທີ່ໃຫ້ປະສິດທິພາບໄຟຟ້າທີ່ໂດດເດັ່ນ ແລະ ຄວາມໜ້າເຊື່ອຖືໃນການເຮັດວຽກໃນໄລຍະຍາວ. ກົນໄກການເຮັດວຽກຂອງພາກຮຽນ spring ກ້າວຫນ້າ, ອັດຕາການຮົ່ວໄຫຼຂອງ SF6 ຕ່ໍາ, ແລະການອອກແບບທີ່ເປັນມິດກັບການຮັກສາເຮັດໃຫ້ມັນເປັນການແກ້ໄຂທີ່ເຫມາະສົມກັບເຄືອຂ່າຍສາຍສົ່ງແຮງດັນສູງທີ່ທັນສະໄຫມທີ່ຕ້ອງການການດໍາເນີນງານທີ່ປອດໄພ, ມີປະສິດທິພາບ, ແລະຄວາມຫມັ້ນຄົງ.

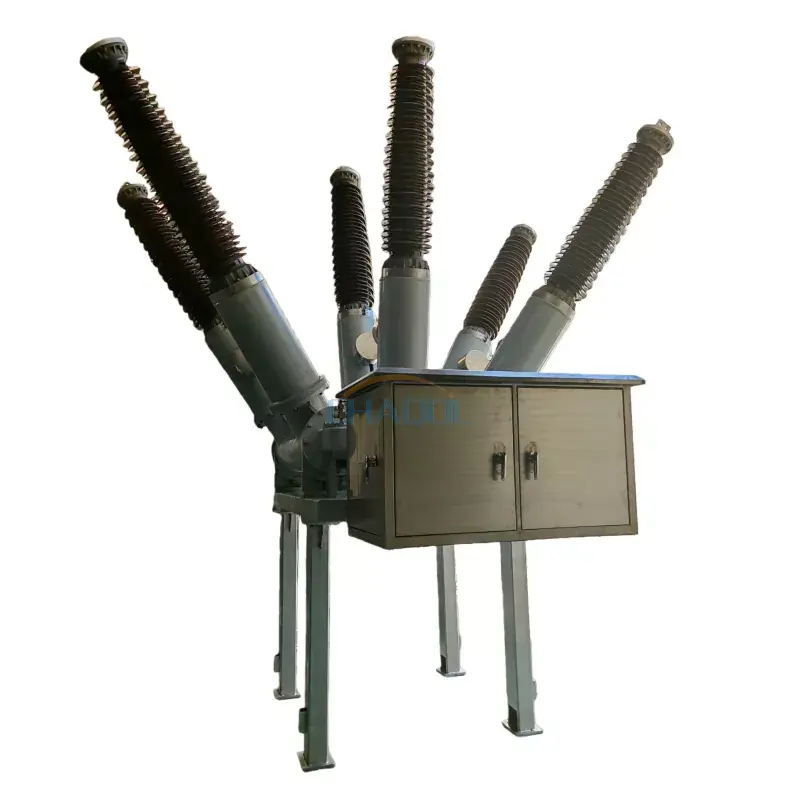

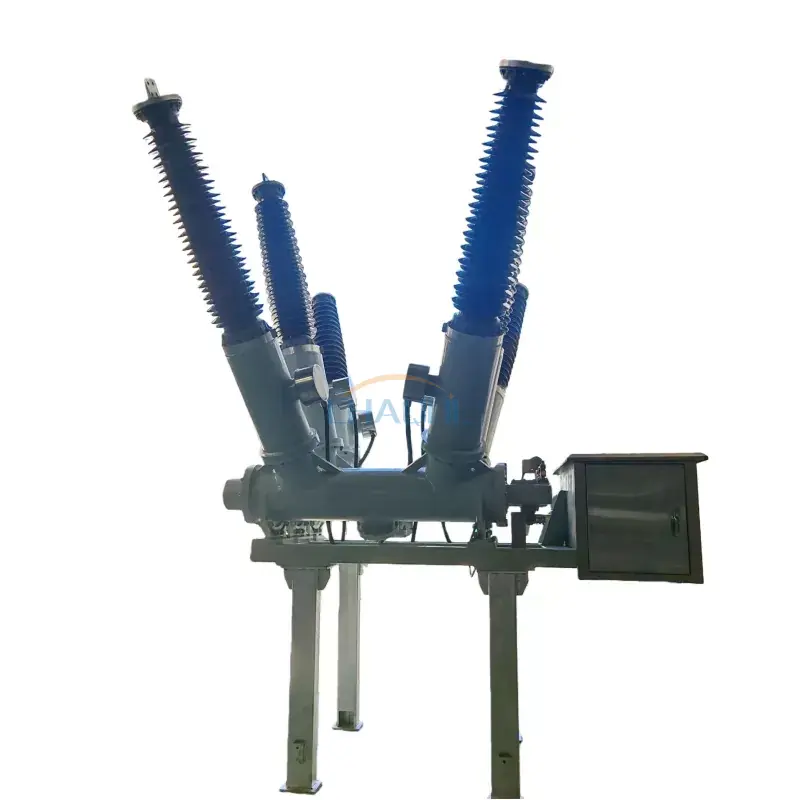

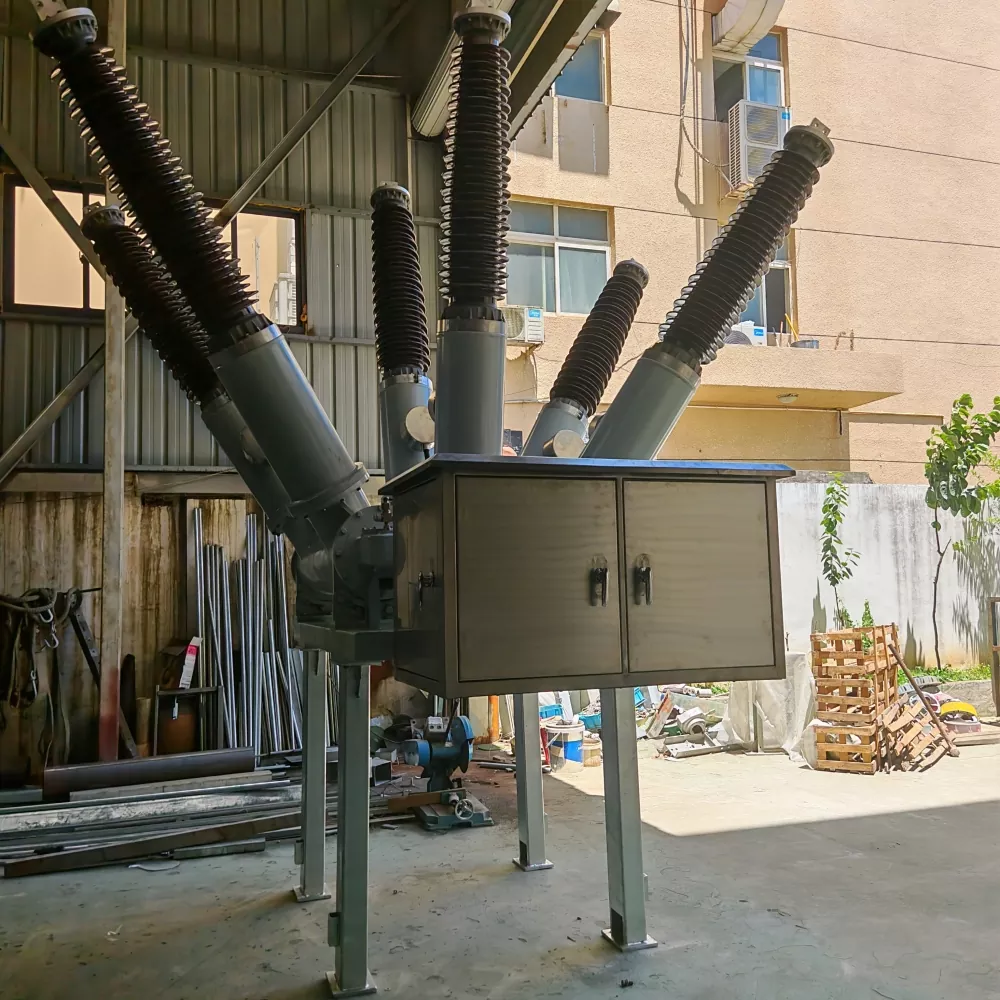

ຮູບພາບຜະລິດຕະພັນຕົວຈິງ

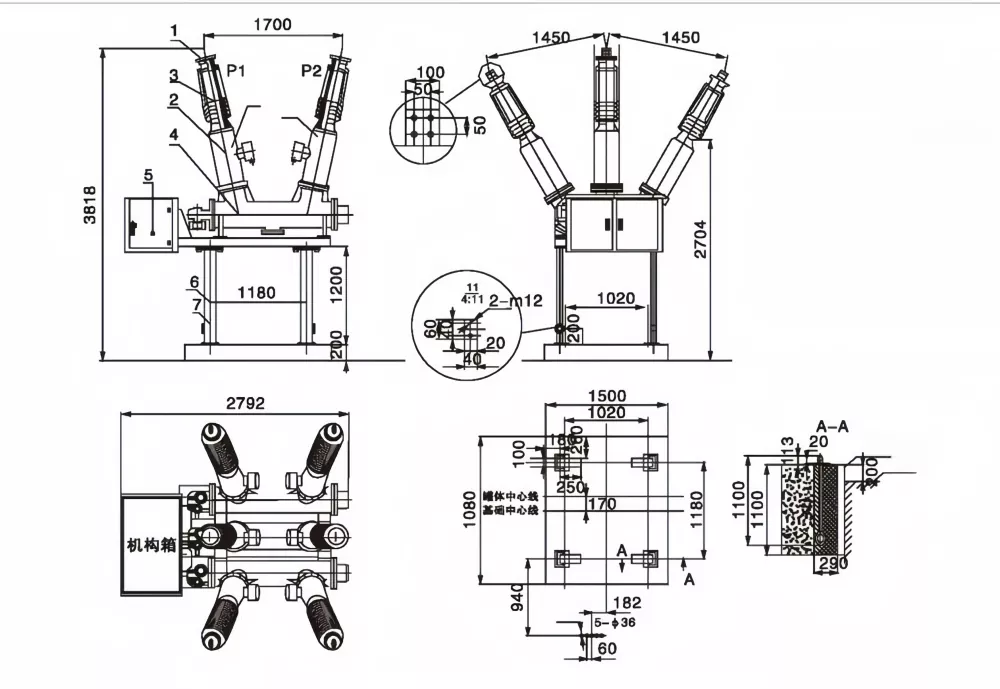

ແຜນວາດຂະໜາດຜະລິດຕະພັນ

ໂຄງສ້າງຕົ້ນຕໍ

• ແຜ່ນອາລູມິນຽມທີ່ເຮັດດ້ວຍເງິນເປັນທໍ່ໄລຍະດຽວສໍາລັບການນໍາໄຟຟ້າທີ່ດີເລີດ.
• ພຸ່ມໄມ້ຂາອອກ porcelain ທີ່ມີຄວາມເຂັ້ມແຂງສູງດ້ວຍປະສິດທິພາບ insulation ດີກວ່າ.
• ໝໍ້ແປງໄຟຟ້າໃນຕົວ (CT) ສໍາລັບການປ້ອງກັນແລະການວັດແທກ.
• ຫ້ອງດັບໄຟ SF6 ທີ່ຕິດຢູ່ພື້ນດ້ວຍຄວາມສາມາດລົບກວນສູງ.
• ຕູ້ກົນຈັກປະສົມປະສານກົນໄກການເຮັດວຽກຂອງພາກຮຽນ spring ແລະອົງປະກອບການຄວບຄຸມຮອງ.
• ເຫຼັກກ້າຊ່ອງ galvanized ຫນັກສະຫນັບສະຫນູນການຕິດຕັ້ງທີ່ຫມັ້ນຄົງ.
• ຫຼາຍຈຸດຕໍ່ດິນເພື່ອຄວາມປອດໄພໃນການດໍາເນີນງານທີ່ດີຂຶ້ນ.

ຄຸນສົມບັດຜະລິດຕະພັນ

• ໃຫ້ຄະແນນປັດຈຸບັນເຖິງ3150A, ເຫມາະສໍາລັບຄໍາຮ້ອງສະຫມັກລະບົບສາຍສົ່ງຫນັກ.
• ເຕັກໂນໂລຊີ insulation ອາຍແກັສ SF6 ຂັ້ນສູງຮັບປະກັນຄວາມເຂັ້ມແຂງ dielectric ທີ່ດີເລີດແລະການສູນພັນ arc ທີ່ເຊື່ອຖືໄດ້.
• ຄວາມອົດທົນໄຟຟ້າຍາວດ້ວຍຄວາມສາມາດໃນການຂັດຂວາງຄວາມຜິດ 31.5kA ແລະເຖິງ 10,000 ການດໍາເນີນງານກົນຈັກ.
• ອັດຕາການຮົ່ວໄຫຼຂອງອາຍແກັສ SF6 ປະຈໍາປີຕ່ໍາກວ່າ 0.5%, ຫຼຸດຜ່ອນຄວາມຕ້ອງການບໍາລຸງຮັກສາແລະຮັບປະກັນຄວາມຫນ້າເຊື່ອຖືຂອງການຜະນຶກໃນໄລຍະຍາວ.
• ໄດ້66KV Tank Type SF6 Circuit Breakerຖືກອອກແບບມາສໍາລັບສະພາບແວດລ້ອມກາງແຈ້ງທີ່ຮຸນແຮງ, ສະຫນັບສະຫນູນລະດັບມົນລະພິດ IV ແລະອຸນຫະພູມສະພາບແວດລ້ອມຈາກ -40 ° C ຫາ +40 ° C.
• ການກໍ່ສ້າງປະເພດຖັງກະທັດລັດຫຼຸດຜ່ອນພື້ນທີ່ການຕິດຕັ້ງໃນຂະນະທີ່ປັບປຸງຄວາມຫມັ້ນຄົງຂອງກົນຈັກ.
• ເຫມາະສໍາລັບການຕິດຕາມໄລຍະໄກ, ສະຖານີຍ່ອຍອັດຕະໂນມັດ, ແລະຄໍາຮ້ອງສະຫມັກຕາຂ່າຍໄຟຟ້າທີ່ທັນສະໄຫມ.

ຂໍ້ມູນຈໍາເພາະ

ຂໍ້ມູນສະເພາະຂອງກົນໄກການເຮັດວຽກ

ຄໍາຮ້ອງສະຫມັກ

ໄດ້66KV Tank Type SF6 Circuit Breakerຖືກນໍາໃຊ້ຢ່າງກວ້າງຂວາງໃນລະບົບສາຍສົ່ງແລະກະຈາຍໄຟຟ້າແຮງດັນສູງບ່ອນທີ່ການສະຫຼັບແລະການປ້ອງກັນທີ່ເຊື່ອຖືໄດ້ແມ່ນມີຄວາມຈໍາເປັນ.

• ສະຖານີຍ່ອຍ 66KV
• ເຄືອ​ຂ່າຍ​ສາຍ​ສົ່ງ​ແລະ​ການ​ແຈກ​ຢາຍ​ອຸ​ປະ​ກອນ​
• ໂຮງງານຜະລິດໄຟຟ້າ
• ການເຊື່ອມໂຍງຕາຂ່າຍໄຟຟ້າທົດແທນ
• ລະບົບກະຈາຍພະລັງງານອຸດສາຫະກໍາ
• ການສະຫຼັບທະນາຄານ Capacitor
• ສາຍລົດເມ ແລະ ການປົກປ້ອງ feeder
• ໂຄງ​ການ​ອັດ​ຕະ​ໂນ​ມັດ​ຕາ​ຂ່າຍ​ໄຟ​ຟ້າ​ແລະ substation​

ຫຼັກການການເຮັດວຽກ

ເຄື່ອງຕັດວົງຈອນ SF6 ປະເພດຖັງ 66KV ໃຊ້ອາຍແກັສ sulfur hexafluoride (SF6) ເປັນທັງຕົວກາງຂອງ insulating ແລະ arc-quenching. ເມື່ອຕິດຕໍ່ພົວພັນແຍກຕ່າງຫາກໃນລະຫວ່າງການປະຕິບັດການສະຫຼັບ, arc ໄຟຟ້າຈະຖືກສ້າງຂຶ້ນ. ອາຍແກັສ SF6 ທີ່ມີຄວາມກົດດັນສູງເຮັດໃຫ້ເຢັນຢ່າງໄວວາແລະ deionizes arc, ອະນຸຍາດໃຫ້ກະແສຄວາມຜິດຖືກລົບກວນຢ່າງປອດໄພແລະປະສິດທິພາບ. ກົນໄກການເຮັດວຽກຂອງພາກຮຽນ spring ທີ່ມີຄ່າ motor-charged ໃຫ້ການດໍາເນີນງານເປີດແລະປິດໄວ, ຮັບປະກັນການປົກປ້ອງທີ່ເຊື່ອຖືໄດ້ສໍາລັບລະບົບໄຟຟ້າແຮງດັນສູງ.

ຄໍາຖາມທີ່ຖາມເລື້ອຍໆ

ເຄື່ອງຕັດວົງຈອນ SF6 ປະເພດຖັງ 66KV ໃຊ້ເພື່ອຫຍັງ?

ມັນຖືກນໍາໃຊ້ສໍາລັບການສະຫຼັບ, ການປ້ອງກັນ, ແລະການຂັດຂວາງຄວາມຜິດໃນລະບົບສາຍສົ່ງແລະການແຈກຢາຍ 66KV, ຊ່ວຍຮັກສາການດໍາເນີນງານທີ່ປອດໄພແລະເຊື່ອຖືໄດ້ຂອງສະຖານີຍ່ອຍແລະຕາຂ່າຍໄຟຟ້າ.

ຄວາມໄດ້ປຽບຂອງເຄື່ອງຕັດວົງຈອນປະເພດຖັງ SF6 ມີຫຍັງແດ່?

breakers ປະເພດຖັງ SF6 ສະຫນອງປະສິດທິພາບ insulation ທີ່ດີເລີດ, ຄວາມສາມາດຂັດຂວາງສູງ, ໂຄງປະກອບການຫນາແຫນ້ນ, ຄວາມຕ້ອງການບໍາລຸງຮັກສາຕ່ໍາ, ແລະອາຍຸການບໍລິການກົນຈັກຍາວ.

ເຄື່ອງຕັດວົງຈອນນີ້ສາມາດຖືກນໍາໃຊ້ສໍາລັບການປ່ຽນທະນາຄານ capacitor ບໍ?

ແມ່ນແລ້ວ. LW36-66 ແມ່ນເຫມາະສົມສໍາລັບການສະຫຼັບທະນາຄານ capacitor, ຄໍາຮ້ອງສະຫມັກມັດລົດເມ, ແລະການປ້ອງກັນສາຍສົ່ງແຮງດັນສູງ.

ເຄື່ອງຕັດວົງຈອນແມ່ນເຫມາະສົມສໍາລັບສະພາບແວດລ້ອມກາງແຈ້ງທີ່ຮຸນແຮງບໍ?

ແມ່ນແລ້ວ. ມັນໄດ້ຖືກອອກແບບເພື່ອປະຕິບັດງານຢ່າງຫນ້າເຊື່ອຖືພາຍໃຕ້ເງື່ອນໄຂມົນລະພິດລະດັບ IV ແລະອຸນຫະພູມສະພາບແວດລ້ອມຕັ້ງແຕ່ -40 ° C ຫາ +40 ° C, ເຮັດໃຫ້ມັນເຫມາະສົມສໍາລັບຄວາມຕ້ອງການການຕິດຕັ້ງນອກ.
