126KV Outdoor SF6 Circuit Breaker

126KV Outdoor SF6 Circuit Breaker (ແບບ LW36-126) ເປັນອຸປະກອນສະຫຼັບລະດັບສາຍສົ່ງແຮງດັນສູງທີ່ຖືກອອກແບບມາສໍາລັບສະຖານີຍ່ອຍຕາຂ່າຍໄຟຟ້າ, ລະບົບສາຍສົ່ງຜົນປະໂຫຍດ, ແລະເຄືອຂ່າຍໄຟຟ້າອຸດສາຫະກໍາຂະຫນາດໃຫຍ່. ມັນຖືກນໍາໃຊ້ຢ່າງກວ້າງຂວາງສໍາລັບການຄວບຄຸມ, ປ້ອງກັນ, ແລະການສະຫຼັບຂອງປະຈຸບັນໂຫຼດ, overload ໃນປະຈຸບັນຄວາມຜິດຂອງວົງຈອນສັ້ນ, ແລະຍັງສາມາດເຮັດວຽກເປັນ breaker ວົງຈອນ tie ໃນລະບົບໄຟຟ້າເຊື່ອມຕໍ່.

ນີ້ 126KV Outdoor SF6 Circuit Breaker adopts sulfur hexafluoride (SF6) ອາຍແກັສເປັນຕົວກາງ arc-quenching ແລະ insulation, ສົມທົບກັບຄໍລໍາດຽວ, ການຢຸດດຽວຕໍ່ໂຄງສ້າງ pole. ໃນລະຫວ່າງການຂັດຈັງຫວະ, ຫຼັກການຂອງການດັບໄຟດ້ວຍພະລັງງານຕົນເອງຈະສ້າງການໄຫຼຂອງອາຍແກັສຄວາມໄວສູງພາຍໃນຫ້ອງ arc ເພື່ອເຮັດໃຫ້ຄວາມເຢັນແລະ extinguish arc ມີປະສິດທິພາບ, ຮັບປະກັນການປະຕິບັດການແຕກຫັກທີ່ຫມັ້ນຄົງພາຍໃຕ້ເງື່ອນໄຂທີ່ມີຄວາມຜິດສູງ.

ມາພ້ອມກັບກົນໄກການເຮັດວຽກຂອງມໍເຕີມໍເຕີທີ່ຂັບເຄື່ອນດ້ວຍ CT ແລະລະບົບການເຊື່ອມໂຍງກົນຈັກສາມຂັ້ນຕອນ, LW36-126 ສະຫນອງການປະຕິບັດການສະຫຼັບທີ່ຊັດເຈນ, ຄວາມຫນ້າເຊື່ອຖືຂອງກົນຈັກສູງ, ແລະຄວາມຫມັ້ນຄົງໃນການດໍາເນີນງານໄລຍະຍາວທີ່ດີເລີດໃນຄວາມຕ້ອງການຂອງສະພາບແວດລ້ອມກາງແຈ້ງ.

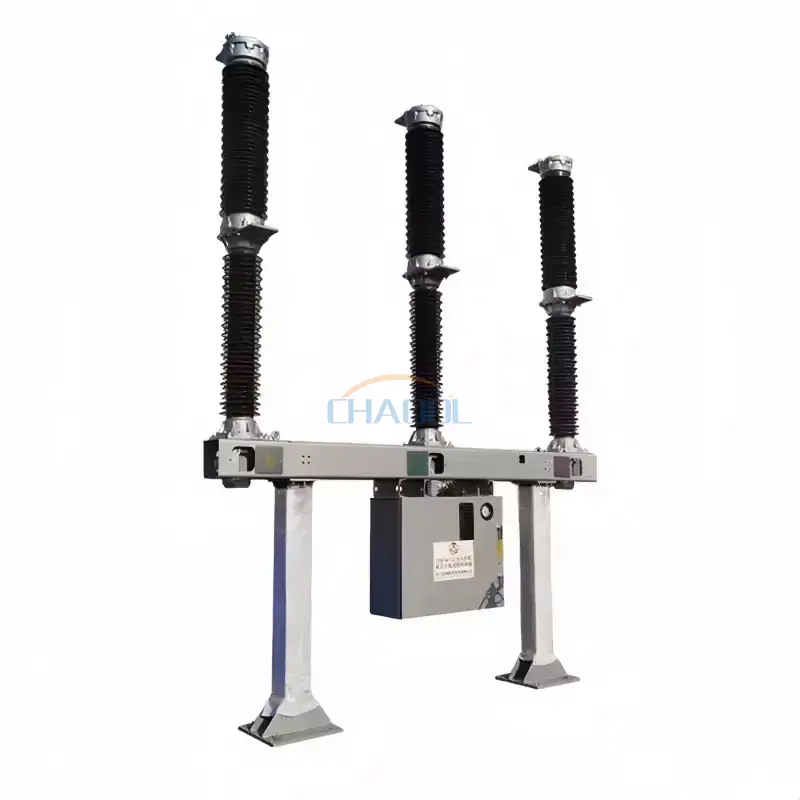

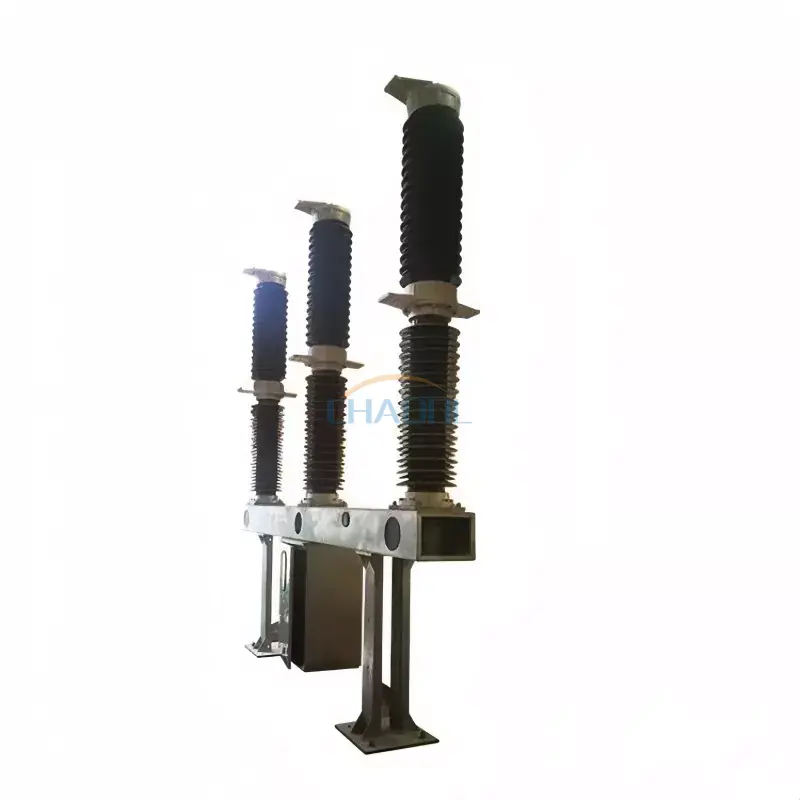

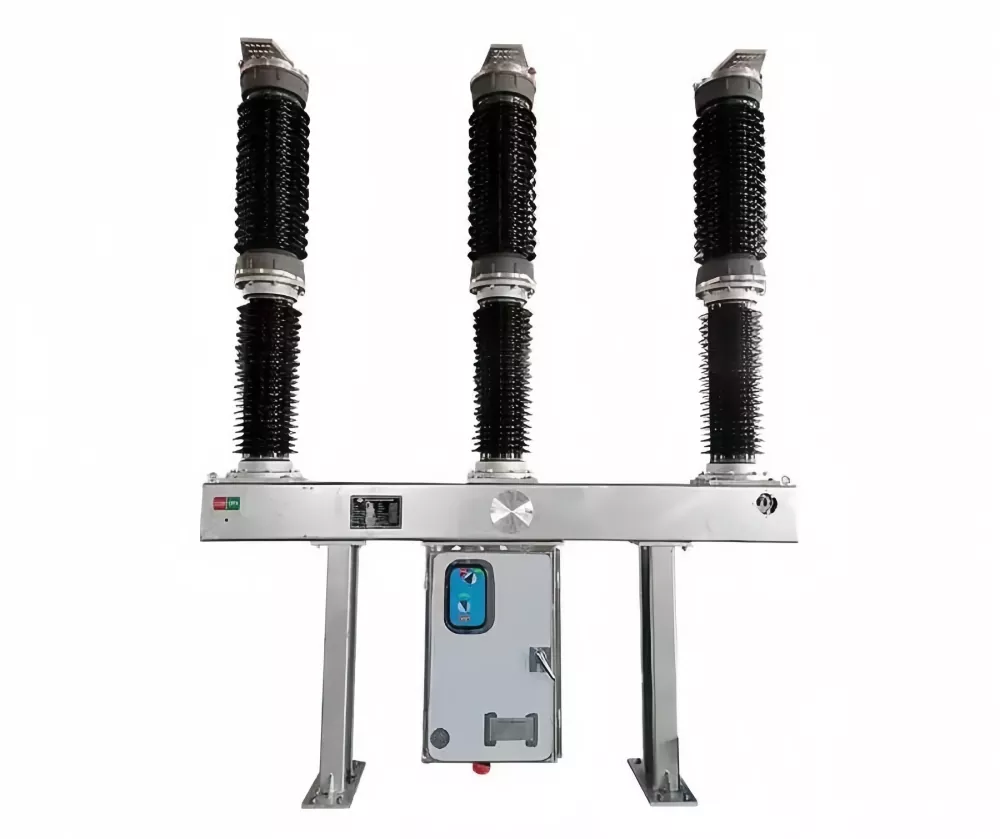

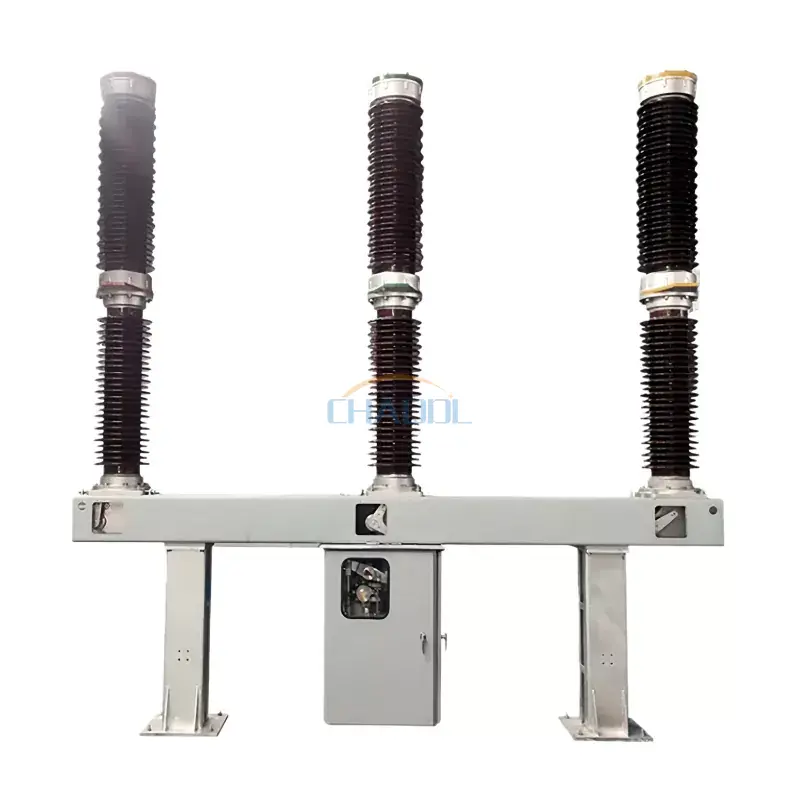

ຮູບລັກສະນະຂອງຜະລິດຕະພັນ

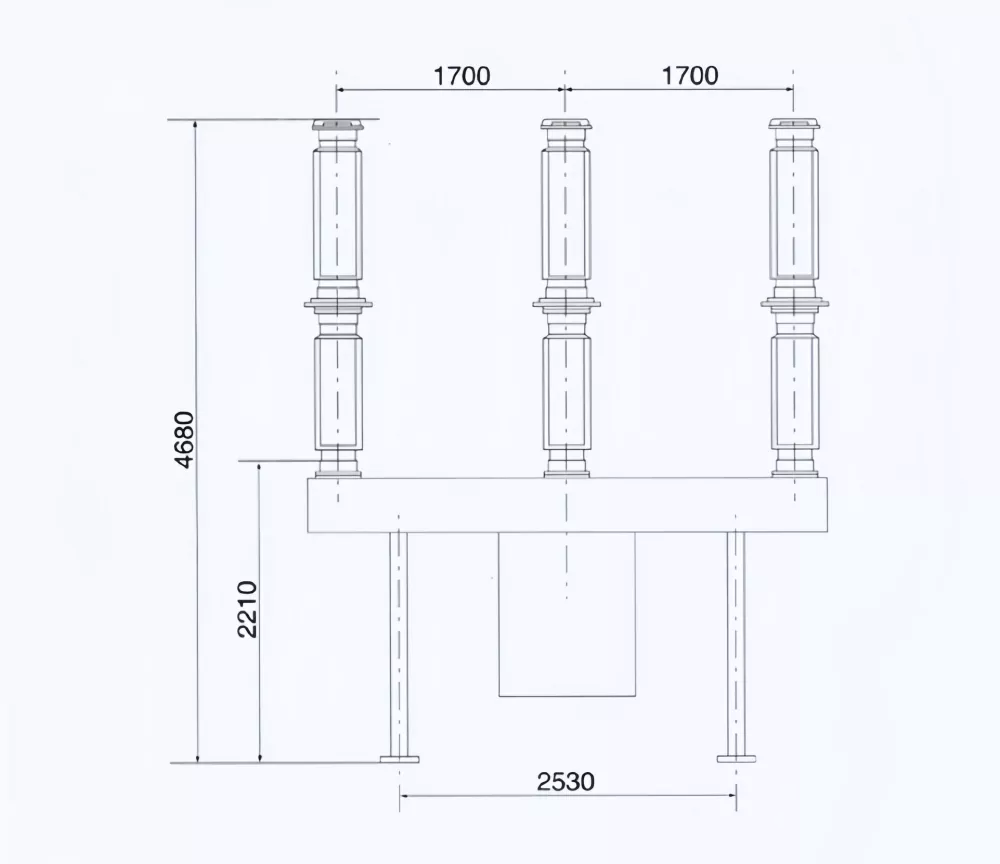

ແຜນວາດຂະໜາດຜະລິດຕະພັນ

ສະພາບແວດລ້ອມການດໍາເນີນງານ

• ລະດັບຄວາມສູງຂອງການຕິດຕັ້ງ: ≤ 3000 ແມັດຂ້າງເທິງລະດັບນ້ໍາທະເລ
• ອຸນຫະພູມສະພາບແວດລ້ອມ: -30°C ຫາ +40°C
• ຄວາມໄວລົມສູງສຸດ: ≤ 34 m/s
• ລະດັບມົນລະພິດ: ຊັ້ນ III (25 mm/kV)

ຕົວກໍານົດການດ້ານວິຊາການ

ຄຸນສົມບັດຜະລິດຕະພັນ

• Advanced SF6 insulation ອາຍແກັສຮັບປະກັນການສູນພັນ arc ທີ່ດີເລີດແລະປະສິດທິພາບ dielectric.
• ການອອກແບບເສົາດຽວ, ແຍກດຽວຫຼຸດຜ່ອນຄວາມສັບສົນຂອງກົນຈັກແລະປັບປຸງຄວາມຫນ້າເຊື່ອຖື.
• ຄວາມອາດສາມາດທໍາລາຍສູງເຖິງ 40kA ສໍາລັບການຂັດຂວາງຄວາມຜິດຂອງລະບົບສາຍສົ່ງ.
• CT-driven ກົນໄກການດໍາເນີນງານພາກຮຽນ spring ຮັບປະກັນການດໍາເນີນງານສະຫຼັບທີ່ຫມັ້ນຄົງແລະຊັດເຈນ.
• ເຫມາະສໍາລັບສະພາບແວດລ້ອມກາງແຈ້ງທີ່ຮຸນແຮງທີ່ມີຄວາມຕ້ານທານທີ່ເຂັ້ມແຂງຕໍ່ກັບມົນລະພິດ, ລົມ, ແລະການປ່ຽນແປງຂອງອຸນຫະພູມ.
• ຊີວິດກົນຈັກຍາວທີ່ມີຄວາມຕ້ອງການບໍາລຸງຮັກສາຕ່ໍາສໍາລັບຜູ້ປະຕິບັດງານຕາຂ່າຍໄຟຟ້າ.
• ເຂົ້າກັນໄດ້ກັບ substation ອັດຕະໂນມັດທີ່ທັນສະໄຫມແລະລະບົບການຄວບຄຸມຫ່າງໄກສອກຫຼີກ.

ໂຄງສ້າງຜະລິດຕະພັນ & ຫຼັກການການເຮັດວຽກ

The 126KV Outdoor SF6 Circuit Breaker ປະກອບດ້ວຍຫ້ອງ extinguishing arc ອາຍແກັສ SF6, ການປະສົມປະສານຂອງຫມໍ້ແປງປະຈຸບັນ, ກົນໄກການດໍາເນີນງານ, ໂຄງສ້າງສະຫນັບສະຫນູນ insulating, ແລະລະບົບ enclosure ເຫຼັກກ້າ. ອາຍແກັສ SF6 ເຮັດຫນ້າທີ່ເປັນທັງ insulation ແລະ arc-quenching ຂະຫນາດກາງ, ສະຫນອງຄວາມເຂັ້ມແຂງ dielectric ສູງແລະການຟື້ນຕົວຢ່າງໄວວາຫຼັງຈາກການຂັດຂວາງ.

ໃນ​ລະ​ຫວ່າງ​ສະ​ພາບ​ການ​ຄວາມ​ຜິດ​ພາດ​, ກົນ​ໄກ​ການ​ປະ​ຕິ​ບັດ​ການ​ຂັບ​ເຄື່ອນ​ການ​ຕິດ​ຕໍ່​ເພື່ອ​ແຍກ​ອອກ​, ສ້າງ​ຄວາມ​ໄວ​ສູງ​ຂອງ​ອາຍ​ແກ​ັ​ສ SF6 ການ​ໄຫຼ​ເຂົ້າ​ໃນ​ຫ້ອງ​ອາ​ກາດ​ໄດ້​. ກະແສລົມນີ້ເຮັດໃຫ້ເຢັນຢ່າງໄວວາແລະ deionizes arc, ຮັບປະກັນການຂັດຂວາງທີ່ປອດໄພຂອງກະແສຄວາມຜິດຂອງແຮງດັນສູງ. ລະບົບການເຊື່ອມໂຍງກົນຈັກສາມຂັ້ນຕອນຮັບປະກັນການດໍາເນີນງານຂອງ pole synchronized ແລະຄວາມສອດຄ່ອງ breaking ສູງ.

ຄໍາຮ້ອງສະຫມັກ

• ສະຖານີຍ່ອຍສາຍສົ່ງແຮງດັນສູງ
• ລະບົບເຊື່ອມຕໍ່ຕາຂ່າຍໄຟຟ້າ
• ເຄືອ​ຂ່າຍ​ສາຍ​ສົ່ງ​ແລະ​ການ​ແຈກ​ຢາຍ​ອຸ​ປະ​ກອນ​
• ສະຖານີໄຟຟ້ານ້ຳຕົກ ແລະ ພະລັງງານຄວາມຮ້ອນ
• ລະບົບໄຟຟ້າແຮງດັນສູງອຸດສາຫະກໍາ
• ໂຄງການພື້ນຖານໂຄງລ່າງ ແລະ ພະລັງງານຂະໜາດໃຫຍ່
• ລະບົບພະລັງງານທາງລົດໄຟ ແລະການຂົນສົ່ງ

ຄໍາຖາມທີ່ຖາມເລື້ອຍໆ

ແມ່ນຫຍັງ a126KV Outdoor SF6 Circuit Breakerໃຊ້ສໍາລັບ?

ມັນຖືກນໍາໃຊ້ເພື່ອຂັດຂວາງແລະຄວບຄຸມກະແສໄຟຟ້າແຮງດັນສູງໃນເຄືອຂ່າຍສາຍສົ່ງ, ຮັບປະກັນການດໍາເນີນງານທີ່ປອດໄພຂອງສະຖານີຍ່ອຍແລະລະບົບໄຟຟ້າໃນລະຫວ່າງຄວາມຜິດຫຼືການດໍາເນີນງານສະຫຼັບ.

ເປັນຫຍັງອາຍແກັສ SF6 ຈຶ່ງຖືກໃຊ້ໃນເຄື່ອງຕັດວົງຈອນ?

ອາຍແກັສ SF6 ມີຄຸນສົມບັດ insulation ແລະ arc-quenching ທີ່ດີເລີດ, ອະນຸຍາດໃຫ້ການຂັດຂວາງປະສິດທິພາບຂອງກະແສໄຟຟ້າແຮງດັນສູງໃນຂະນະທີ່ຮັກສາຂະຫນາດອຸປະກອນທີ່ຫນາແຫນ້ນ.

LW36-126 ເໝາະສຳລັບການຕິດຕັ້ງນອກບໍ?

ແມ່ນແລ້ວ. ໄດ້126KV Outdoor SF6 Circuit Breakerໄດ້ຖືກອອກແບບໂດຍສະເພາະສໍາລັບສະຖານີຍ່ອຍກາງແຈ້ງແລະສາມາດດໍາເນີນການທີ່ເຊື່ອຖືໄດ້ພາຍໃຕ້ສະພາບສິ່ງແວດລ້ອມທີ່ຮຸນແຮງ.

ມີຂໍ້ດີຫຍັງຕໍ່ກັບເຄື່ອງຕັດວົງຈອນແບບດັ້ງເດີມ?

ເມື່ອປຽບທຽບກັບ breakers ທີ່ມີນ້ໍາມັນ, ເຄື່ອງຕັດວົງຈອນ SF6 ສະເຫນີຄວາມຫນ້າເຊື່ອຖືທີ່ສູງຂຶ້ນ, ການບໍາລຸງຮັກສາຕ່ໍາ, ການສູນພັນຂອງ arc ໄວຂຶ້ນ, ແລະການປະຕິບັດທີ່ດີກວ່າພາຍໃຕ້ເງື່ອນໄຂທີ່ມີແຮງດັນສູງ.
